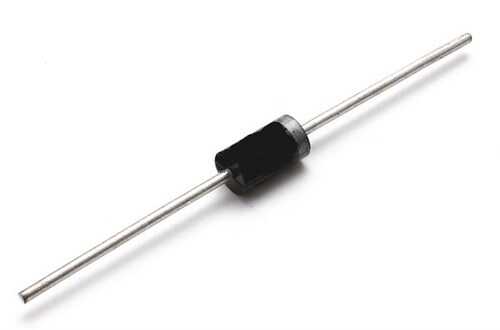

1N5817 1A 20V DO-41 Şotki Diyot

1N5817, düşük gerilim ve yüksek verimlilik gerektiren elektronik devrelerde sıkça karşılaşılan, 1A akım kapasitesine ve 20V ters gerilim dayanımına sahip, klasik bir Şotki (Schottky) bariyer diyotudur. Popüler DO-41 aksiyel kılıfı ile sunulan bu komponent, özellikle düşük ileri gerilim düşümü (Low VF) sayesinde pil ile çalışan cihazlarda, güç kaynaklarında ve sinyal doğrultma uygulamalarında güç kaybını en aza indirmek için mükemmel bir tercihtir.

1N5817'nin Özellikleri ve Avantajları

• Çok Düşük İleri Gerilim Düşümü: Yaklaşık 0.45V'luk tipik VF değeri, standart silikon diyotlara (yaklaşık 0.7V) göre önemli ölçüde daha az güç kaybı anlamına gelir.
• Hızlı Anahtarlama Kabiliyeti: Şotki yapısı, neredeyse anlık anahtarlama sağlar, bu da onu yüksek frekanslı uygulamalar için ideal kılar.
• Standart DO-41 Kılıfı: Yaygın aksiyel kılıfı sayesinde breadboard'larda prototipleme ve PCB'lere delikli montaj için son derece pratiktir.
• Yüksek Verimlilik: Düşük güç kaybı, özellikle pille çalışan taşınabilir cihazlarda pil ömrünü uzatır ve sistemin genel verimliliğini artırır.
• 1 Amper Akım Kapasitesi: Düşük ve orta güçteki birçok uygulama için yeterli akım taşıma kapasitesine sahiptir.

Başlıca Kullanım Alanları

• Düşük gerilimli güç kaynakları ve DC-DC dönüştürücüler.
• Ters polarite koruması (minimum gerilim kaybı ile).
• Pil şarj devreleri.
• Yüksek frekanslı sinyal dedektörleri ve doğrultucuları.
• Serbest geçiş (freewheeling) diyotu olarak.

Sık Sorulan Sorular (SSS)

Soru: 1N5817'yi genel amaçlı bir 1N4148 sinyal diyotu yerine kullanabilir miyim?
→ Cevap: Uygulamaya bağlıdır. 1N5817 çok daha yüksek bir akım kapasitesine (1A vs 200mA) ve daha düşük ileri gerilim düşümüne sahiptir, ancak kapasitansı daha yüksektir. Düşük gerilim ve yüksek akım gerektiren bir doğrultma devresinde 1N5817 daha iyidir. Çok yüksek frekanslı, düşük kapasitans gerektiren sinyal işleme devrelerinde ise 1N4148 daha uygun olabilir.

Soru: Bu diyotun 20V'luk ters gerilim sınırı ne anlama geliyor?
→ Cevap: Bu, diyotun ters yönde (katottan anoda) bozulmadan dayanabileceği maksimum gerilimdir. 20V'tan daha yüksek bir ters gerilime maruz kalması diyotun kalıcı olarak hasar görmesine neden olabilir. Bu nedenle, 20V'un üzerindeki gerilimlerin beklendiği devrelerde kullanılmamalıdır.

Düşük voltajlı devrelerinizde güç kaybını minimize etmek ve pil ömrünü uzatmak için 1N5817 Şotki diyotun üstün verimliliğini tercih edin!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
