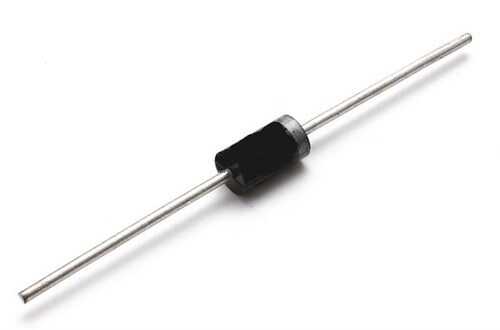

1N5818 | 1A 30V DO-41 Şotki Diyot

1N5818, düşük voltajlı ve yüksek verimli uygulamalar için tasarlanmış, son derece popüler ve yaygın olarak kullanılan bir Schottky Bariyer Doğrultucu Diyottur. $1A$ ileri akım kapasitesine ve $30V$ ters gerilim dayanımına sahiptir. Schottky diyotların en temel özelliği olan çok düşük ileri gerilim düşümü ($V_F$), bu diyotun iletimdeyken çok az güç harcamasını sağlar. Bu özellik, onu düşük voltajlı anahtarlamalı güç kaynakları, ters polarite koruması ve bataryalı sistemler için ideal kılar.

1N5818'in Özellikleri ve Avantajları

• Çok Düşük İleri Gerilim Düşümü ($V_F$): Standart diyotlara göre çok daha az güç kaybı sunarak verimliliği artırır.
• Hızlı Anahtarlama: Neredeyse anlık anahtarlama kabiliyeti (ters toparlanma süresi yoktur), yüksek frekanslı uygulamalar için mükemmeldir.
• Koruma Halkası (Guard Ring): Aşırı gerilimlere karşı daha iyi koruma ve daha yüksek dayanıklılık sağlar.
• Standart DO-41 Kılıfı: Bacaklı yapısı sayesinde breadboard, delikli pertinaks ve PCB'lere kolayca lehimlenebilir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Düşük voltajlı çıkışların doğrultulması.
• Ters Polarite Koruması: Minimum voltaj düşümü ile etkili koruma sağlar.
• Serbest Geçiş (Freewheeling) Diyodu: Düşük voltajlı motorlar, röleler ve selenoidler için kullanılır.
• Batarya Şarj ve OR-ing Devreleri.

Sık Sorulan Sorular (SSS)

1N5817, 1N5818 ve 1N5819 arasındaki fark nedir?
→ Bu üç diyot aynı 1A Schottky serisinin parçalarıdır. Aralarındaki tek fark, dayanabildikleri maksimum ters gerilimdir: 1N5817 (20V), 1N5818 (30V) ve 1N5819 (40V). Devrenizdeki maksimum voltaja göre uygun olanı seçmelisiniz.

Bu diyot yerine 1N4001 kullanabilir miyim?
→ Verimliliğin önemli olduğu (örn. bataryalı bir cihaz) veya yüksek frekanslı bir devrede hayır. 1N4001'in yüksek $V_F$'si ve yavaşlığı, kabul edilemez kayıplara ve ısınmaya neden olur. Bu durumlarda 1N5818 kullanmak zorunludur.

Düşük voltajlı tasarımlarınızda verimliliği en üst seviyeye taşımak için, endüstri standardı 1N5818 Schottky diyotun ultra düşük iletim kayıplarından yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
