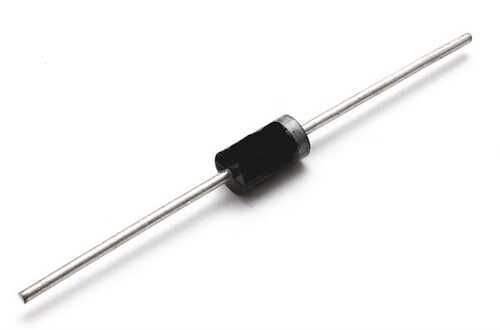

1N5819 1A 40V DO-41 Şotki Diyot

1N5819, elektronik dünyasında en yaygın kullanılan genel amaçlı diyotlardan biridir. 1A akım ve 40V ters gerilim kapasitesine sahip bu yüksek verimli Şotki diyot, özellikle düşük voltajlı ve yüksek frekanslı uygulamalar için tasarlanmıştır. Düşük ileri gerilim düşümü (low forward voltage drop) ve ultra hızlı anahtarlama özellikleri sayesinde standart doğrultucu diyotlara kıyasla önemli ölçüde daha az güç kaybı sunar. Klasik DO-41 kılıfı, her türlü delik içi (through-hole) montaj için uygundur.

1N5819 1A 40V DO-41 Şotki Diyot'nin Özellikleri ve Avantajları

• Düşük İleri Gerilim Düşümü (VF): Yaklaşık 0.45V'luk VF değeri, 1N400x serisi (yaklaşık 0.7V-1V) diyotlara göre çok daha az güç kaybı ve ısı üretimi anlamına gelir.
• Çok Hızlı Anahtarlama: Yüksek frekanslı devrelerde, sinyal bütünlüğünü korur ve anahtarlama kayıplarını önler.
• Yüksek Verimlilik: Düşük güç kayıpları sayesinde pille çalışan cihazlarda pil ömrünü uzatır.
• Evrensel Kullanım: Geniş uygulama yelpazesi sayesinde hobi elektroniğinden profesyonel devrelere kadar her yerde kullanılır.
• Standart DO-41 Kılıf: Breadboard, delikli pertinaks ve standart PCB'lere kolayca monte edilebilir.

Başlıca Kullanım Alanları

• Küçük Ölçekli Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Boost/Buck Dönüştürücüler
• Ters Polarite Koruması
• Sinyal Demodülasyonu ve Dedektör Devreleri
• Serbest Geçiş (Freewheeling) Diyotları (Örn: Röle, motor sürücüleri)
• Pil Şarj Devrelerinde Akım Engelleme

Sık Sorulan Sorular (SSS)

Soru: Ters polarite koruması için 1N4007 yerine neden 1N5819 kullanmalıyım?
→ 1N4007'nin ileri gerilim düşümü yaklaşık 1V'tur. 5V bir devrede bu, 1V'luk bir kayıp demektir ve devreye sadece 4V ulaşır. 1N5819'un ~0.45V'luk düşümü ise daha az kayba neden olur ve devrenizin daha kararlı çalışmasını sağlar. Özellikle pilli cihazlarda bu fark çok önemlidir.

Soru: 1N5819, 1N5817 ve 1N5818 arasındaki fark nedir?
→ Bu üç diyot aynı serinin üyeleridir ve 1A akım kapasitesine sahiptirler. Temel farkları ters gerilim dayanımlarıdır: 1N5817 (20V), 1N5818 (30V) ve 1N5819 (40V). Devrenizdeki maksimum voltaj değerine göre uygun olanı seçebilirsiniz. 1N5819 en yüksek voltaj dayanımına sahip olduğu için diğerlerinin yerine de kullanılabilir.

Devrelerinizde verimliliği artırmak ve güç kayıplarını azaltmak için endüstri standardı 1N5819 Şotki diyotu tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
