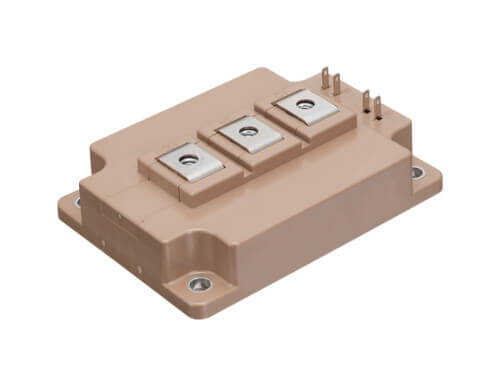

2MBI450VE-120-50 M277

2MBI450VE-120-50 M277, yüksek akım gerektiren güç elektroniği uygulamaları için tasarlanmış, Fuji Electric üretimi, güçlü bir çift IGBT modülüdür. 1200V'luk gerilim dayanımı ve 450A'lik etkileyici akım kapasitesi ile bu modül, ağır sanayi motor sürücüleri, büyük ölçekli UPS sistemleri ve yenilenebilir enerji uygulamalarında üstün performans ve dayanıklılık sunar. V-Serisi teknolojisi, en zorlu koşullarda bile yüksek verimlilik sağlar.

2MBI450VE-120-50 M277'nin Özellikleri ve Avantajları

• Çok Yüksek Akım Kapasitesi: 450A nominal akım değeri, yüksek güçlü motorları ve endüstriyel yükleri sürmek için idealdir.
• Standart Gerilim Sınıfı: 1200V Vces değeri ile 400V/480V AC şebekelerde çalışan sistemler için mükemmel uyum sağlar.
• Düşük Güç Kayıpları: V-Serisi'nin getirdiği düşük VCE(sat) ve optimize edilmiş anahtarlama karakteristikleri sayesinde enerji verimliliği en üst düzeydedir.
• Sağlam M277 Paketi: Termal döngüye karşı yüksek dayanıklılık sunan ve ısıyı etkin bir şekilde dağıtan endüstriyel standart bir pakettir.
• Yarım Köprü (Half-Bridge) Yapısı: İki IGBT ve iki serbest geçiş diyotundan oluşarak invertör topolojilerinin temel yapı taşını oluşturur.
• Yüksek Güvenilirlik: Fuji Electric'in kanıtlanmış kalitesi ile zorlu endüstriyel ortamlarda uzun ömürlü ve sorunsuz çalışma garantisi verir.

Başlıca Kullanım Alanları

• Ağır Sanayi Motor Sürücüleri (örn. vinçler, konveyörler, pompalar)
• Büyük Kapasiteli Kesintisiz Güç Kaynakları (UPS)
• Merkezi Güneş (PV) İnvertörleri
• Yüksek Güçlü Endüksiyon Isıtma Sistemleri
• Demiryolu ve Ulaşım Uygulamaları
• Aktif Filtreler ve STATCOM Sistemleri

Sık Sorulan Sorular (SSS)

Soru: Bu kadar yüksek akımlı bir modülde soğutma neden bu kadar önemli?
→ Cevap: 450A gibi yüksek akımlarda, en verimli IGBT bile bir miktar ısı üretir (güç kaybı). Bu ısının etkili bir şekilde uzaklaştırılmaması, modülün aşırı ısınmasına, performansının düşmesine ve hatta arızalanmasına neden olabilir. Bu nedenle doğru soğutucu ve montaj prosedürü hayati önem taşır.

Soru: 2MBI450VE-120-50 paralel olarak bağlanabilir mi?
→ Cevap: Evet, IGBT modülleri daha yüksek akım elde etmek için paralel bağlanabilir. Ancak, akımın modüller arasında eşit olarak paylaşıldığından emin olmak için VCE(sat) gibi statik ve dinamik karakteristiklerinin uyumlu olması ve gate sürücü devresinin simetrik olarak tasarlanması gerekir.

Güç ve dayanıklılığın sınırlarını zorlayan 2MBI450VE-120-50 ile en zorlu endüstriyel uygulamalarınıza güç katın.

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Tasarımınız için en güncel ve doğru teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
