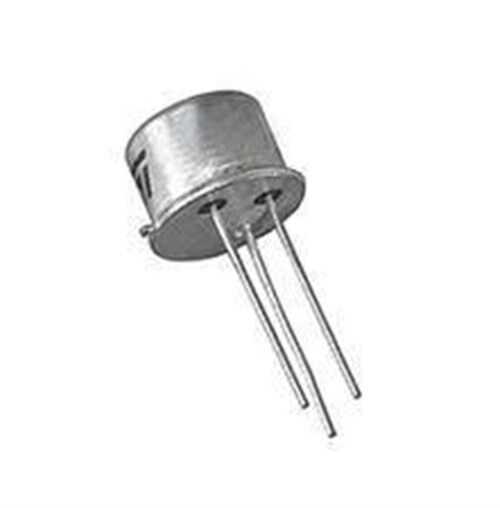

2N3053 TO-39 NPN Transistör

2N3053, genel amaçlı anahtarlama ve amplifikasyon uygulamaları için tasarlanmış, dayanıklı TO-39 metal kılıfında bir NPN transistörüdür. Orta güç kapasitesi, iyi hFE değeri ve sağlam yapısı ile hem hobi elektroniği projelerinde hem de endüstriyel devrelerde sinyal yükseltme, sürücü katları ve küçük ölçekli güç kontrolü için sıkça tercih edilen, klasik bir bileşendir.

2N3053'ün Özellikleri ve Avantajları

• Çok Yönlü Kullanım: Düşük frekanslı amplifikatörlerden anahtarlama devrelerine kadar geniş bir uygulama alanına sahiptir.
• TO-39 Metal Kılıf: Hermetik olarak sızdırmaz metal kılıf, mükemmel ısı dağılımı sağlar ve bileşeni çevresel etkilere karşı korur. Küçük bir klipsli soğutucu ile performansı artırılabilir.
• Orta Güç Kapasitesi: 700mA'e kadar kollektör akımı ve 5W'a kadar güç dağılımı ile birçok sürücü ve kontrol devresi için yeterlidir.
• İyi Akım Kazancı (hFE): Geniş bir çalışma aralığında kararlı bir DC akım kazancı sunar, bu da onu verimli bir sinyal yükseltici yapar.
• Yüksek Güvenilirlik: Askeri ve endüstriyel standartlarda üretilen versiyonları sayesinde kanıtlanmış bir dayanıklılığa sahiptir.

Başlıca Kullanım Alanları

• Sürücü Katı Amplifikatörleri (Driver Stages)
• Genel Amaçlı Anahtarlama Devreleri
• Sinyal Jeneratörleri ve Osilatörler
• Küçük Motor ve Röle Sürücüleri
• Voltaj Regülatör Devreleri

Sık Sorulan Sorular (SSS)

2N3053 ile 2N2222 arasındaki temel fark nedir?
→ Her ikisi de genel amaçlı NPN transistörlerdir, ancak 2N3053 genellikle daha yüksek güç kapasitesine (5W vs ~0.5W) ve daha iyi ısı dağılımına olanak tanıyan TO-39 metal kılıfına sahiptir. 2N2222 ise daha küçük TO-18 veya TO-92 kılıfındadır. Güç gerektiren uygulamalarda 2N3053 daha iyi bir seçimdir.

TO-39 kılıfının bacak bağlantıları nasıldır?
→ TO-39 kılıfında genellikle alttan bakıldığında bacakların yanında küçük bir tırnak (tab) bulunur. Tırnağa en yakın bacak Emitör (E), ortadaki bacak Baz (B) ve son bacak Kollektör (C)'dür. Kılıfın kendisi de genellikle Kollektör'e bağlıdır. Emin olmak için her zaman datasheet'e başvurulmalıdır.

Klasik, güvenilir ve çok yönlü bir transistör arıyorsanız, 2N3053 projeleriniz için mükemmel bir seçimdir!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
