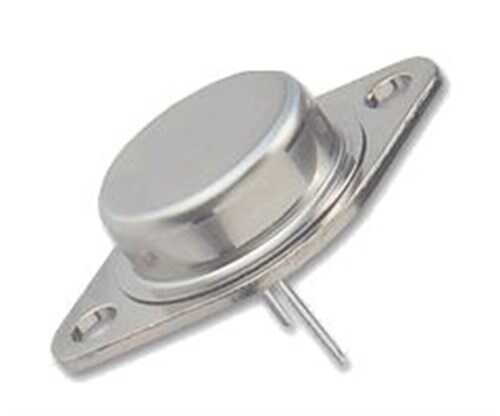

2N3772 TO-3 NPN Transistör

2N3772, sağlam ve dayanıklı metal TO-3 kılıfında sunulan, yüksek güçlü bir NPN bipolar transistördür. Geniş Güvenli Çalışma Alanı (SOA - Safe Operating Area) sayesinde, özellikle doğrusal güç kaynakları, ses amplifikatörleri ve yüksek akım gerektiren endüstriyel uygulamalarda uzun yıllardır güvenle kullanılmaktadır. Sağlam yapısı ile zorlu koşullara karşı yüksek bir dayanıklılık sunar.

2N3772 TO-3 NPN Transistör'nin Özellikleri ve Avantajları

• Yüksek Güç Dağılımı: 150W'a kadar güç dağılımı kapasitesi, ağır yükler altında bile serin kalmasını sağlar (uygun soğutucu ile).
• Yüksek Akım Kapasitesi: 15A sürekli kollektör akımı (Ic) ve 30A tepe akımı ile yüksek akımlı anahtarlama ve regülasyon için mükemmeldir.
• Dayanıklı TO-3 Kılıf: Hermetik olarak kapatılmış metal kılıf, mükemmel termal performans ve mekanik dayanıklılık sunar.
• Geniş Güvenli Çalışma Alanı (SOA): İkinci kırılma (secondary breakdown) olgusuna karşı yüksek direnç gösterir, bu da onu lineer regülatörler için çok güvenilir kılar.
• Orta Gerilim Değeri: 60V'luk Vceo değeri, birçok güç kaynağı ve ses amplifikatörü tasarımı için uygundur.

Başlıca Kullanım Alanları

• Lineer Güç Kaynakları (Doğrusal Regülatörler)
• Yüksek Güçlü Ses Amplifikatörlerinin Çıkış Katları
• Yüksek Akımlı Anahtarlama Devreleri
• Motor Kontrol ve Sürücü Devreleri
• Akü Şarj Cihazları ve Inverter'lar

Sık Sorulan Sorular (SSS)

Soru: TO-3 kılıfını devre kartına nasıl monte edebilirim?
→ Cevap: TO-3 kılıfı, genellikle şasiye veya büyük bir alüminyum soğutucuya iki vida ile monte edilir. Bacakları ise kablolarla devre kartına lehimlenir. Kollektör terminali kılıfın metal gövdesine bağlı olduğu için, montaj sırasında mutlaka mika veya silikon bir izolatör kullanılmalıdır.

Soru: 2N3772'nin PNP tamamlayıcısı var mıdır?
→ Cevap: 2N3772 için doğrudan bir 'resmi' tamamlayıcı olmasa da, MJ2955 gibi PNP transistörler benzer karakteristiklere sahiptir ve komplementer tasarımlarda sıklıkla birlikte kullanılır.

Güç ve dayanıklılık gerektiren projelerinizde efsanevi 2N3772 NPN güç transistörünün güvenilirliğini tercih edin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Tasarımlarınızda en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
