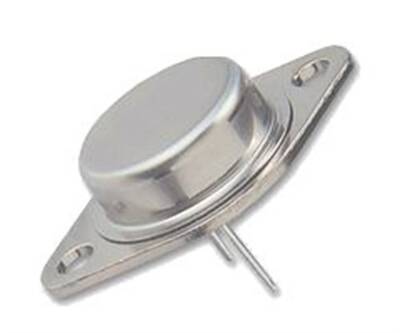

2N3773 CDIL TO-3 NPN Transistör

2N3773, ikonik TO-3 metal kılıfı içinde yer alan, son derece sağlam ve güçlü bir NPN silikon güç transistörüdür. Yüksek akım ve yüksek güç kapasitesiyle bilinen bu klasik komponent, özellikle lineer güç kaynakları, yüksek güçlü ses amplifikatörleri ve endüstriyel kontrol uygulamaları için tasarlanmıştır. Dayanıklılığı ve güvenilirliği ile on yıllardır mühendislerin tercihi olmuştur.

2N3773 CDIL TO-3 NPN Transistör'nin Özellikleri ve Avantajları

• Yüksek Güç Dağılımı: Geniş metal TO-3 kılıfı, uygun bir soğutucu ile birleştiğinde çok yüksek güç seviyelerini (150W'a kadar) yönetebilir.
• Yüksek Akım Kapasitesi: 16A'e kadar sürekli kollektör akımı (Ic) sağlayarak güçlü yükleri kolayca sürebilir.
• Mükemmel Güvenli Çalışma Alanı (SOA): Geniş SOA'sı, transistörün zorlu yük koşulları altında bile hasar görmeden güvenle çalışmasını sağlar.
-
• TO-3 Metal Kılıf: Mükemmel termal iletkenlik sunar ve mekanik olarak son derece dayanıklıdır.
-
• Düşük Frekans Performansı: Özellikle DC ve ses frekansı aralığındaki uygulamalarda kararlı ve güvenilir bir performans sergiler.

Başlıca Kullanım Alanları

• Yüksek güçlü regüleli DC güç kaynakları
• Hi-Fi ses amplifikatörlerinin çıkış katları (Class A, AB)
• Endüstriyel motor kontrol devreleri
• Solenoid ve röle sürücüleri
• Akü şarj cihazları ve invertörler

Sık Sorulan Sorular (SSS)

Soru: TO-3 kılıfının montajı nasıl yapılır?
→ TO-3 kılıfı, genellikle bir soğutucuya (heatsink) iki vida ile monte edilir. Transistörün metal kasası (kollektör) ile soğutucu arasında elektriksel yalıtım sağlamak için mika veya silikon bir izolatör pedi ve vida delikleri için plastik burçlar kullanılması kritik öneme sahiptir.

Soru: 2N3773'ün PNP komplementeri nedir?
→ 2N3773'ün yaygın olarak bilinen PNP komplementeri 2N6609'dur. Bu iki transistör, yüksek güçlü komplementer (push-pull) amplifikatör tasarımlarında birlikte kullanılır.

Güç, dayanıklılık ve güvenilirlik gerektiren projeleriniz için efsanevi 2N3773 güç transistörünü seçin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
