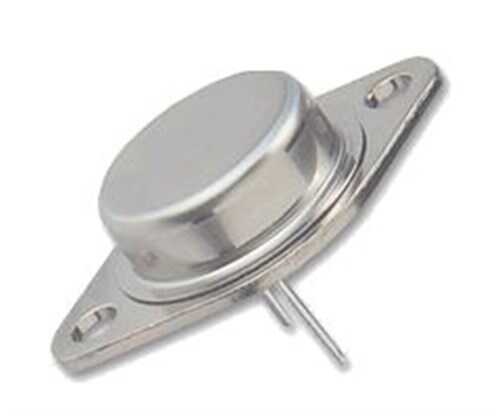

2N3773 TO-3 NPN Transistör

2N3773, elektronik dünyasında bir efsane olarak kabul edilen, sağlam TO-3 metal kılıfında, yüksek güçlü bir NPN transistörüdür. Özellikle düşük frekanslı uygulamalarda yüksek akım anahtarlama ve güç amplifikasyonu için tasarlanmıştır. Dayanıklılığı ve yüksek güç kapasitesi sayesinde lineer güç kaynakları, ses amplifikatörleri ve endüstriyel kontrol sistemlerinde yıllardır güvenle kullanılmaktadır.

2N3773'ün Özellikleri ve Avantajları

• Çok Yüksek Güç Kapasitesi: 150W'a kadar güç dağılımı kapasitesi ile en zorlu uygulamaların üstesinden gelir.
• Yüksek Kollektör Akımı (Ic): 16A sürekli ve 30A tepe akım değeri ile yüksek akım çeken yükleri rahatlıkla kontrol eder.
• TO-3 Metal Kılıf: Mükemmel ısı transferi sağlayan ikonik metal kılıf, ağır yük altında bile transistörün serin kalmasına yardımcı olur.
• Geniş Güvenli Çalışma Alanı (SOA): Geniş SOA grafiği, bu transistörün yüksek gerilim ve akım altında ne kadar güvenilir olduğunu gösterir.
• Düşük Doyma Gerilimi: Tam iletimdeyken düşük VCE(sat) değeri sayesinde verimliliği artırır ve ısı kaybını minimize eder.

Başlıca Kullanım Alanları

• Yüksek Güçlü Lineer Güç Kaynakları
• Düşük Frekanslı Güç Amplifikatörleri
• DC-DC Konvertörler ve Inverter Devreleri
• Endüstriyel Motor Kontrol ve Sürücüleri
• Yüksek Akımlı Anahtarlama Uygulamaları

Sık Sorulan Sorular (SSS)

2N3773'ün komplementer (PNP) karşılığı nedir?
→ 2N3773'ün yaygın olarak bilinen bir direkt komplementer eşleniği yoktur. Ancak bazı uygulamalarda benzer özelliklere sahip 2N6609 (PNP) gibi transistörler kullanılabilir. Tasarım yaparken datasheet'leri dikkatlice karşılaştırmak gerekir.

TO-3 kılıfını devreye nasıl monte etmeliyim?
→ TO-3 kılıfı, genellikle büyük bir alüminyum soğutucuya (heatsink) monte edilir. Transistörün metal gövdesi kollektör pinine bağlı olduğu için, soğutucudan elektriksel olarak izole etmek amacıyla mika veya silikon bir izolatör pedi ve vida yuvaları için plastik pullar kullanılmalıdır. Termal macun kullanmak ısı transferini iyileştirir.

Ağır yükler ve yüksek güç gerektiren projelerinizde efsanevi dayanıklılık ve performans için 2N3773 NPN transistörü tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
