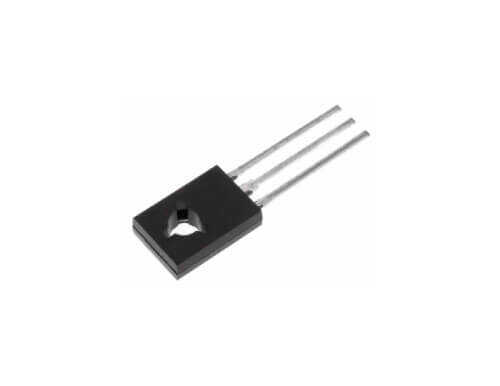

2N4923 1A 80V TO-126

2N4923, orta güç uygulamaları için tasarlanmış çok yönlü bir PNP Bipolar Transistördür. 1A akım kapasitesi, 80V gerilim dayanımı ve pratik TO-126 kılıfı ile sürücü katları, ses preamplifikatörleri ve genel amaçlı anahtarlama devreleri için ideal bir bileşendir. NPN eşleniği ile birlikte kullanılarak komplementer (tamamlayıcı) devreler oluşturulabilir.

2N4923'ün Özellikleri ve Avantajları

• PNP Tipi: NPN transistörlerle tamamlayıcı (complementary-pair) tasarımlar yapma imkanı sunar, özellikle push-pull amplifikatör katlarında kullanışlıdır.
• Orta Güç Kapasitesi: 1A sürekli kolektör akımı, birçok sürücü ve küçük motor kontrol uygulaması için yeterlidir.
• Yüksek Gerilim Dayanımı: 80V'luk VCEO değeri, standart güç kaynaklarından daha yüksek gerilimlerle çalışan devrelerde güvenli bir kullanım sağlar.
• TO-126 Kılıf: TO-92'den daha fazla güç dağıtabilen ancak TO-220'den daha kompakt olan bu kılıf, iyi bir termal performans ve kolay montaj dengesi sunar. Gerektiğinde küçük bir soğutucuya takılabilir.
• İyi DC Akım Kazancı (hFE): Yüksek akım kazancı, küçük bir baz akımıyla büyük bir kolektör akımını kontrol etmeyi kolaylaştırır.

Başlıca Kullanım Alanları

• Ses amplifikatörlerinin sürücü ve ön amplifikatör katları.
• Komplementer (push-pull) çıkış katları.
• Röle, lamba ve küçük motor sürücüleri.
• Lineer voltaj regülatörleri.
• Genel amaçlı anahtarlama ve amplifikasyon.

Sık Sorulan Sorular (SSS)

Soru: PNP transistör ne işe yarar? NPN'den farkı nedir?
→ PNP transistör, NPN'nin 'zıt' versiyonudur. NPN'de akım Kolektör'den Emiter'e doğru akarken ve Baz'a pozitif bir akım uygulandığında iletime geçerken, PNP'de akım Emiter'den Kolektör'e doğru akar ve Baz'dan dışarı doğru bir akım çekildiğinde (yani Baz, Emiter'e göre negatif olduğunda) iletime geçer. Bu özellik, pozitif güç hattını anahtarlamak için kullanışlıdır.

Soru: TO-126 kılıfına soğutucu takmak gerekir mi?
→ Bu, transistörün üzerinde harcanacak güce bağlıdır. Düşük güç uygulamalarında (örneğin 100-200mW altında) genellikle soğutucu gerekmez. Ancak 1A'e yakın akımlarda veya yüksek voltaj düşümlerinde çalıştırılacaksa, transistörün ömrünü uzatmak ve kararlı çalışmasını sağlamak için küçük bir klipsli veya vidalı soğutucu kullanmak şiddetle tavsiye edilir.

Orta güçteki amplifikatör ve sürücü devreleriniz için güvenilir PNP çözümü: 2N4923!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
