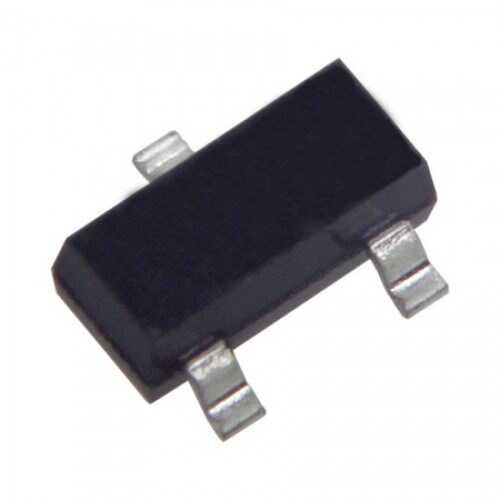

2N5401S - 2N5401 SOT-23 PNP Transistör

2N5401S, klasik 2N5401 transistörünün yüzey montajlı (SMD) versiyonudur ve modern, kompakt elektronik devreler için tasarlanmıştır. Bu yüksek voltajlı PNP transistör, ultra küçük SOT-23 kılıfı sayesinde devre kartlarında minimum yer kaplar. Özellikle telefon şarj cihazları, video amplifikatörleri ve yüksek voltaj anahtarlama gerektiren minyatür uygulamalarda ideal bir çözümdür.

2N5401S SOT-23'nin Özellikleri ve Avantajları

• SOT-23 Yüzey Montaj Kılıfı: Otomatik dizgi makineleri ile uyumlu, son derece küçük SMD kılıfı, seri üretimde verimlilik ve devre kartında yerden tasarruf sağlar.
• Yüksek Voltaj Kapasitesi: -150V'luk Kolektör-Emitter (VCEO) dayanımı ile düşük güçlü, yüksek voltajlı uygulamalar için mükemmeldir.
• Düşük Gürültü: Düşük gürültü seviyesi, onu sinyal amplifikasyon devreleri için uygun hale getirir.
• NPN Komplementer: Genellikle MMBT5551 (2N5551'in SMD versiyonu) ile komplementer çift olarak kullanılır.
• Hızlı Anahtarlama: Yüksek frekanslı devrelerde verimli bir şekilde çalışabilme yeteneğine sahiptir.

Başlıca Kullanım Alanları

• Yüksek Voltajlı Anahtarlama Devreleri
• Video Sinyal Yükselteçleri
• Telefon ve Telekomünikasyon Ekipmanları
• Kompakt Güç Kaynakları ve Adaptörler
• Gösterge Sürücüleri (Nixie tüp sürücüleri gibi)
• Genel Amaçlı Amplifikasyon

Sık Sorulan Sorular (SSS)

Soru: SOT-23 kılıfını nasıl lehimleyebilirim?
→ Cevap: SOT-23 gibi SMD komponentler, ince uçlu bir havya ve cımbız kullanılarak elle lehimlenebilir. Ancak seri üretimde veya daha profesyonel sonuçlar için genellikle sıcak hava istasyonu (hot air station) veya reflow fırın kullanılır.

Soru: 2N5401S ile delik içi montajlı 2N5401 arasında performans farkı var mıdır?
→ Cevap: Elektriksel olarak özellikleri neredeyse aynıdır. Temel fark fiziksel kılıf yapısı ve buna bağlı olarak güç dağıtım kapasitesidir. SOT-23 kılıfı, TO-92'ye göre daha az ısı dağıtabilir, bu nedenle daha düşük güç uygulamaları için uygundur.

Yüksek voltaj gerektiren kompakt ve yüzey montajlı tasarımlarınızda yerden tasarruf ve performans için 2N5401S transistörünü seçin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Hassas uygulamalarınız için lütfen ürünün üreticisi tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
