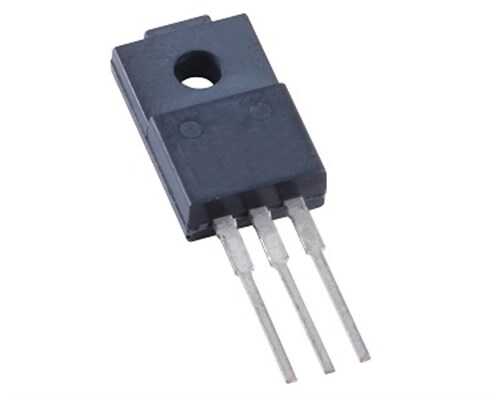

2SA1307 TO-220Fa PNP Transistör

2SA1307, tam izoleli TO-220Fa (Full-pack) kılıfında yer alan, çok yönlü bir PNP güç transistörüdür. Bu özel kılıf yapısı, transistörün metal tabanının tamamen plastikle kaplı olmasını sağlar, bu da onu soğutucuya monte ederken ek bir mika veya silikon izolatöre ihtiyaç duymadan elektriksel yalıtım sağlar. Orta güç uygulamaları için pratik bir çözümdür.

2SA1307 TO-220Fa PNP Transistör'nin Özellikleri ve Avantajları

• Transistör Tipi: PNP - NPN komplementeri genellikle 2SC3299'dur.
• Kılıf Tipi: TO-220Fa (Full-pack) - Dahili izolasyon sayesinde montaj kolaylığı ve güvenlik sunar.
• Kollektör-Emitör Gerilimi (VCEO): -80V, birçok orta güç uygulaması için yeterlidir.
• Kollektör Akımı (Ic): -4A'e kadar sürekli akım kapasitesi ile güçlü bir anahtarlama elemanıdır.
• Güç Disipasyonu (Pc): Soğutucu ile birlikte 30W'a kadar güç harcayabilir.
• Montaj Kolaylığı: İzolatör gerektirmeyen yapısı, montaj süresini kısaltır ve maliyeti düşürür.
• İyi Lineerlik: Ses sürücü katları ve lineer regülatörler için uygun hFE lineerliğine sahiptir.

Başlıca Kullanım Alanları

• Ses amplifikatörlerinin sürücü (driver) katları.
• Lineer ve anahtarlamalı güç kaynakları (SMPS).
• Solenoid, röle ve lamba sürücü devreleri.
• DC-DC dönüştürücüler.
• Orta güçte motor kontrol uygulamaları.

Sık Sorulan Sorular (SSS)

TO-220Fa (Full-pack) kılıfının avantajı nedir?
→ En büyük avantajı, metal montaj tırnağının plastik ile tamamen kaplanmış olmasıdır. Bu, transistörü şaseye veya soğutucuya vidalarken kısa devre riskini ortadan kaldırır ve ek yalıtım malzemesi (mika, silikon pad) kullanma ihtiyacını ortadan kaldırarak montajı basitleştirir.

Bu transistör için yine de termal macun kullanmalı mıyım?
→ Evet. Kılıf elektriksel olarak izole edilmiş olsa da, transistör ile soğutucu arasında verimli bir ısı transferi sağlamak için ince bir katman termal macun sürülmesi şiddetle tavsiye edilir.

Orta güç uygulamalarınızda kolay ve güvenli montaj için 2SA1307 izoleli transistörü kullanın.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
