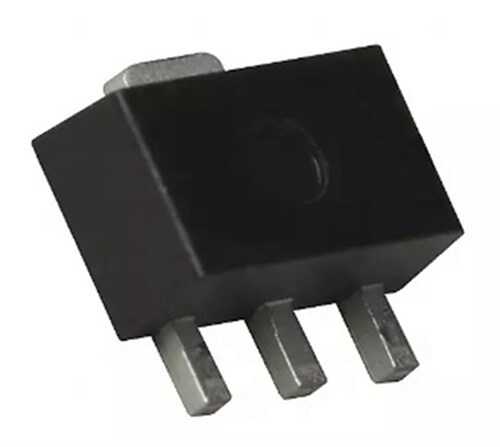

2SA1797-Q - 2SA1797 SOT-89 PNP Transistör

2SA1797-Q, yüksek performanslı ve kompakt bir SOT-89 kılıfında yer alan bir PNP Bipolar Jonksiyon Transistörüdür (BJT). Düşük gürültü seviyesi ve yüksek akım kazancı özellikleri sayesinde, özellikle ses frekans yükselteçleri ve anahtarlama devreleri gibi hassas uygulamalar için ideal bir seçimdir. Yüzey montaj (SMD) teknolojisi ile modern elektronik kart tasarımlarına kolayca entegre edilebilir.

2SA1797-Q'nun Özellikleri ve Avantajları

• Transistör Tipi: PNP Bipolar Jonksiyon Transistör (BJT)
• Kılıf Tipi: SOT-89 (Yüzey Montaj)
• Maksimum Kolektör-Emitör Gerilimi (Vceo): -50V
• Maksimum Kolektör Akımı (Ic): -500mA (-0.5A)
• Yüksek Akım Kazancı (hFE): Genellikle 120 ile 390 arasında değişkenlik gösterir.
• Düşük Doyum Gerilimi: Verimli anahtarlama performansı sunar.
• Kompakt Tasarım: SOT-89 kılıfı, devre kartlarında yerden tasarruf sağlar ve otomatik dizgi işlemleri için uygundur.

Başlıca Kullanım Alanları

• Düşük güçlü ses yükselteçleri (preamplifikatör katları)
• Genel amaçlı anahtarlama devreleri
• LED sürücü ve röle kontrol devreleri
• Sinyal amplifikasyonu ve işleme
• Voltaj regülatörleri ve güç yönetimi devreleri

Sık Sorulan Sorular (SSS)

Soru: SOT-89 kılıfının avantajı nedir?
→ SOT-89, standart SOT-23 kılıfından daha iyi bir termal performansa sahip olan bir yüzey montaj kılıfıdır. Bu sayede daha yüksek güçleri daha verimli bir şekilde dağıtabilir ve kompakt tasarımlarda güvenilirlik sunar.

Soru: Bu transistörün komplementer (eşlenik) NPN karşılığı var mıdır?
→ Evet, 2SA1797 (PNP) transistörünün genellikle 2SC4672 (NPN) modeli komplementer eşleniği olarak kullanılır. Bu iki transistör, push-pull amfi gibi devrelerde birlikte kullanılabilir.

Yüzey montajlı projelerinizde güvenilir bir PNP anahtarlama ve amplifikasyon elemanına ihtiyaç duyuyorsanız, 2SA1797-Q mükemmel bir çözümdür.

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
