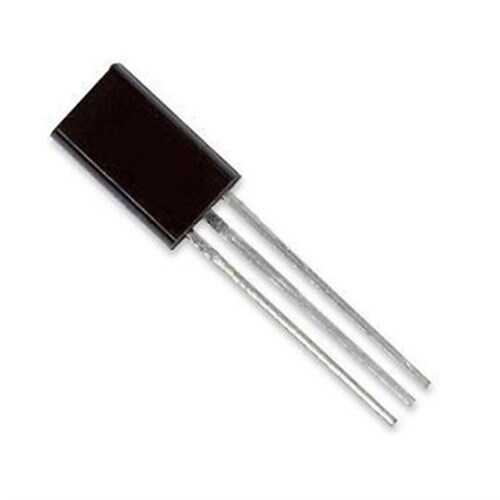

2SC2383 TO-92L NPN Transistör

2SC2383, standart TO-92 kılıfından biraz daha büyük olan TO-92L kılıfı sayesinde daha iyi termal performans sunan, çok yönlü bir NPN transistörüdür. Genellikle ses frekans sürücü katları, voltaj regülatörleri ve genel amaçlı anahtarlama devrelerinde kullanılır. Yüksek kolektör gerilimi ve akım kapasitesi, onu birçok farklı uygulama için güvenilir bir seçenek haline getirir.

2SC2383'nin Özellikleri ve Avantajları

• Yüksek Kolektör-Emiter Gerilimi (VCEO): 160V'luk yüksek gerilim dayanımı, onu standart düşük voltajlı transistörlerin yetersiz kaldığı devrelerde ideal kılar.
• Yüksek Kolektör Akımı (IC): 1A'e kadar sürekli kolektör akımı kapasitesi, küçük röleleri, lambaları ve motorları sürmek için yeterlidir.
• TO-92L Kılıf: Bu 'Large' (Büyük) TO-92 kılıfı, standart TO-92'ye göre daha geniş bir yüzey alanına sahiptir, bu da daha iyi ısı dağılımı ve daha yüksek güç kapasitesi anlamına gelir.
• İyi Akım Kazancı (hFE): Kararlı ve yüksek akım kazancı, verimli bir amplifikasyon ve anahtarlama performansı sunar.
• Komplementer PNP: PNP eşi olan 2SA1013 ile birlikte kullanılarak komplementer (push-pull) devre tasarımları kolayca gerçekleştirilebilir.

Başlıca Kullanım Alanları

• Ses Amplifikatörlerinde Sürücü (Driver) ve Voltaj Amplifikasyon Katları
• Yüksek Voltajlı Anahtarlama Devreleri
• Doğrusal Güç Kaynakları ve Voltaj Regülatörleri
• Televizyon ve Monitör Devreleri
• Röle ve Lamba Sürücüleri
• Genel Amaçlı Amplifikatör Devreleri

Sık Sorulan Sorular (SSS)

Soru: TO-92L kılıfı, standart TO-92 ile aynı breadboard'a veya PCB'ye uyar mı?
→ Evet, bacak aralıkları standarttır (genellikle 2.54mm) ve standart delikli pertinaks, breadboard ve PCB'lere sorunsuzca uyar. Sadece gövdesi biraz daha büyüktür.

Soru: 2SC2383 yerine daha yaygın olan BC serisi bir transistör kullanabilir miyim?
→ Hayır, genellikle kullanamazsınız. 2SC2383'ün 160V'luk VCEO ve 1A'lik IC değerleri, BC547 gibi genel amaçlı transistörlerden çok daha yüksektir. Devrenizin gereksinimlerini karşılamıyorsa, yerine başka bir transistör kullanmak componente veya devrenin diğer kısımlarına zarar verebilir.

Orta güç ve yüksek voltaj gerektiren projelerinizde güvenilir bir performans için 2SC2383'ü devrelerinize dahil edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik değerler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
