2SC2398 TO-3 NPN Transistör

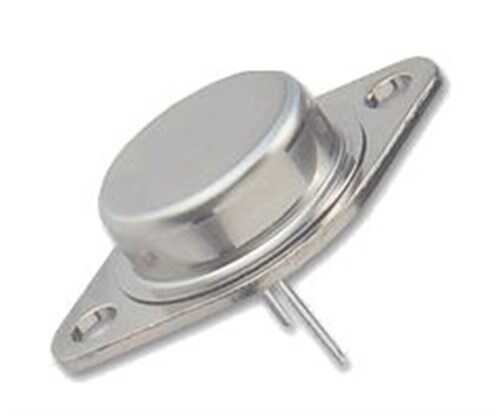

Yüksek güç ve dayanıklılığın sembolü olan ikonik TO-3 metal kılıfında gelen 2SC2398, yüksek akım ve voltaj kapasitesine sahip bir NPN güç transistörüdür. Özellikle lineer güç kaynakları, ses amplifikatörlerinin çıkış katları ve endüstriyel güç kontrol uygulamaları gibi en zorlu görevler için tasarlanmıştır.

2SC2398'in Özellikleri ve Avantajları

• TO-3 Metal Kılıf: 'Metal can' olarak da bilinen bu kılıf, olağanüstü ısı dağılımı ve mekanik dayanıklılık sunar. Şasiye doğrudan montaj için idealdir.
• Yüksek Güç Harcaması (Pd): Büyük bir soğutucu ile birlikte çok yüksek güç seviyelerini yönetebilir.
• Geniş Güvenli Çalışma Alanı (SOA): Transistörün voltaj ve akım limitleri dahilinde güvenle çalışabileceği geniş bir aralık sunar, bu da onu güvenilir kılar.
• Yüksek Akım ve Voltaj Kapasitesi: Güçlü yükleri sürmek ve yüksek besleme gerilimleri altında çalışmak için uygundur.
• Kanıtlanmış Tasarım: Uzun yıllardır endüstride kullanılan, performansı ve güvenilirliği kanıtlanmış bir komponenttir.

Başlıca Kullanım Alanları

• Yüksek Güçlü Lineer Güç Kaynakları
• Hi-Fi Ses Amplifikatörlerinin Çıkış Katları
• Endüstriyel Motor Sürücüleri
• Yüksek Akımlı Voltaj Regülatörleri
• Güç İnvertörleri

Sık Sorulan Sorular (SSS)

Soru: TO-3 kılıfı nasıl monte edilir? İzolasyon gerekir mi?
→ TO-3 kılıfı genellikle iki vida ile metal bir şasiye veya soğutucuya monte edilir. Transistörün metal gövdesi (kılıfı) genellikle Kollektör bacağına elektriksel olarak bağlıdır. Bu nedenle, şasinin topraklanmış olduğu durumlarda Kollektörün şasiye kısa devre olmasını önlemek için kılıf ile soğutucu arasına mika veya silikon bir izolatör pedi konulması gerekir.

Soru: Bu transistörün PNP eşdeğeri nedir?
→ 2SC2398 için komplementer PNP çifti olarak genellikle 2SA1048 gibi yine TO-3 kılıfında, benzer güç ve voltaj değerlerine sahip bir transistör kullanılır.

En zorlu güç uygulamalarınızda maksimum dayanıklılık ve performans için 2SC2398 TO-3 güç transistörünü seçin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru sonuçları elde etmek için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
