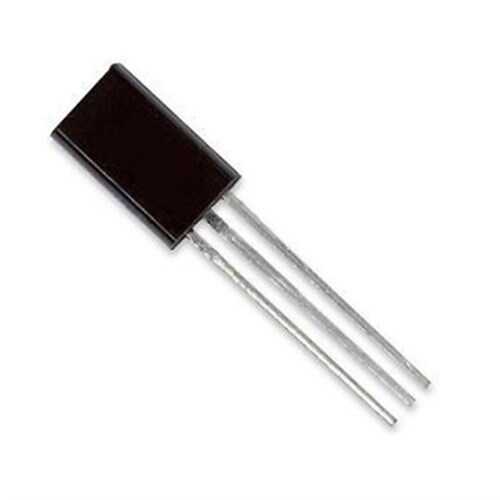

2SC2705 TO-92L NPN Transistör

2SC2705, özellikle video sinyal çıkış katları ve yüksek frekanslı amplifikatörler için tasarlanmış bir NPN transistörüdür. Standart TO-92'den biraz daha büyük olan TO-92L (veya TO-92MOD) kılıfı, daha iyi ısı dağılımı sağlayarak daha yüksek güç kapasitesine ulaşmasına olanak tanır. Yüksek voltaj kapasitesi ve yüksek geçiş frekansı onu profesyonel uygulamalar için ideal kılar.

2SC2705'in Özellikleri ve Avantajları

• Yüksek Kollektör-Emitör Gerilimi (VCEO): 150V gibi yüksek bir gerilim değerine sahip olması, video çıkış katları gibi yüksek voltaj salınımı gerektiren yerlerde kullanımını sağlar.
• Yüksek Geçiş Frekansı (fT): Geniş bantlı video sinyallerini ve diğer yüksek frekanslı sinyalleri bozmadan işlemek için yeterli hıza (tipik 200MHz) sahiptir.
• TO-92L Kılıf: Standart TO-92'ye göre daha iyi termal performans sunarak, daha yüksek güçlerde (yaklaşık 0.9W) çalışmasına imkan verir.
• Düşük Çıkış Kapasitansı (Cob): Yüksek frekanslarda performans düşüşünü minimize eder.
• Komplementer PNP: Genellikle 2SA1145 PNP transistörü ile tamamlayıcı çift olarak kullanılır.

Başlıca Kullanım Alanları

• CRT monitör ve televizyonların RGB video çıkış amplifikatörleri.
• Yüksek frekanslı, geniş bantlı (wideband) yükselteçler.
• Yüksek voltajlı anahtarlama ve sürücü devreleri.
• Hi-Fi ses sistemlerinin sürücü katları.

Sık Sorulan Sorular (SSS)

TO-92L kılıfın avantajı nedir?
→ TO-92L (Long form), standart TO-92 ile aynı bacak aralığına sahiptir ancak gövdesi daha büyük ve genellikle metal bir arka yüzeye (tab) sahiptir. Bu yapı, transistörün ürettiği ısıyı daha etkili bir şekilde dağıtmasını sağlar, bu da daha yüksek güç kapasitesi anlamına gelir.

Bu transistörü video devresi onarımında kullanırken nelere dikkat etmeliyim?
→ Video çıkış katlarında genellikle birden fazla (örneğin RGB için 3 adet) transistör bulunur. Birini değiştirirken, kazanç (hFE) değerlerinin birbirine yakın olmasına dikkat etmek, renk dengesinin bozulmaması açısından önemlidir. Mümkünse hepsini aynı seriden transistörlerle değiştirmek en iyi sonucu verir.

Video ve yüksek frekanslı amplifikatör devrelerinizde 2SC2705 ile net ve kararlı bir performans elde edin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
