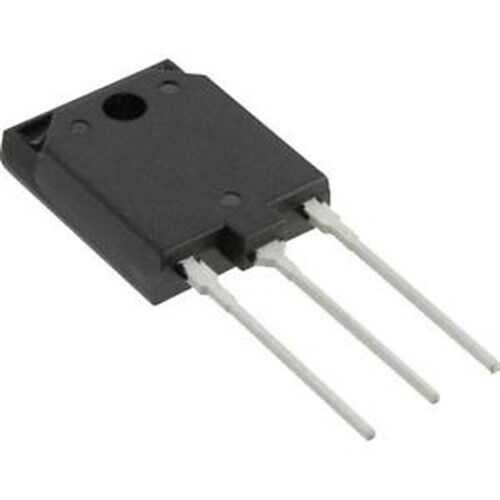

2SC4747 TO-3PFM NPN Transistör

2SC4747, yüksek voltaj ve yüksek hızlı anahtarlama gerektiren modern elektronik devreler için tasarlanmış yüksek performanslı bir NPN güç transistörüdür. Yalıtımlı ve ince profilli TO-3PFM kılıfı, kompakt tasarımlarda bile etkili soğutma ve kolay montaj imkanı sunar. Özellikle anahtarlamalı güç kaynakları (SMPS) ve aydınlatma balastları gibi uygulamalarda güvenilir bir anahtar elemanı olarak öne çıkar.

2SC4747 TO-3PFM NPN Transistör'ün Özellikleri ve Avantajları

• Transistör Tipi: NPN - Yüksek voltajlı anahtarlama devreleri için idealdir.
• Kılıf Tipi: TO-3PFM - Tamamen kalıplanmış, yalıtımlı ve ince bir güç kılıfıdır. Dar alanlarda montaj kolaylığı ve güvenlik sağlar.
• Çok Yüksek Voltaj Dayanımı: 900V'luk Kollektör-Emitör (Vceo) gerilimine dayanabilir, bu da onu şebeke gerilimi ile çalışan devreler için uygun kılar.
• Yüksek Hızlı Anahtarlama: Düşük depolama süresi (storage time) sayesinde hızlı açma-kapama işlemleri gerektiren verimli SMPS tasarımları için mükemmeldir.
• Yüksek Akım Kapasitesi: 7A'e kadar sürekli kollektör akımı (Ic) taşıyabilir.
• Düşük Doyma Gerilimi (VCE(sat)): Düşük VCE(sat) değeri, transistör iletimdeyken oluşan güç kaybını azaltır ve verimliliği artırır.

Başlıca Kullanım Alanları

• Anahtarlamalı Mod Güç Kaynakları (SMPS)
• Elektronik aydınlatma balastları (fluoresan, LED)
• Invertör devreleri ve DC-AC dönüştürücüler
• Yüksek voltajlı motor kontrolü ve sürücü devreleri
• Endüstriyel kaynak makineleri ve güç kontrol üniteleri

Sık Sorulan Sorular (SSS)

TO-3PFM kılıfı nedir ve avantajı nedir?
→ TO-3PFM (Fully Molded) kılıfı, TO-3P'nin tamamen plastik kaplanmış bir versiyonudur. Metal tırnağın dışarıda olmaması, ek yalıtım pedi gerektirmeden doğrudan soğutucuya montaj yapılmasına olanak tanır. 'M' genellikle daha ince bir profili ifade eder, bu da kompakt tasarımlar için avantajlıdır.

Bu transistör neden SMPS'ler için bu kadar uygun?
→ 2SC4747, SMPS'ler için kritik olan üç temel özelliğe sahiptir: Yüksek voltaj dayanımı (şebeke gerilimiyle başa çıkmak için), yüksek akım kapasitesi (güç aktarımı için) ve hızlı anahtarlama (verimliliği artırmak ve anahtarlama kayıplarını azaltmak için).

Güç kaynağı ve aydınlatma projelerinizde 2SC4747'nin yüksek voltaj performansı ve hızlı anahtarlama kabiliyeti ile verimliliği en üst düzeye çıkarın!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Projelerinizde en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
