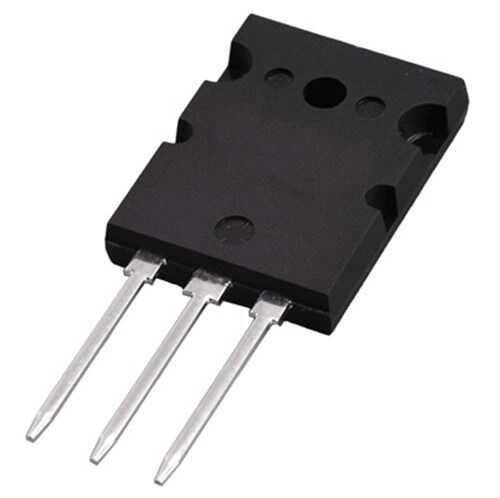

2SC5047 TO-3PBL NPN Transistör

2SC5047, yüksek güçlü TO-3PBL kılıfında yer alan, özellikle yatay saptırma çıkış katları (horizontal deflection output) ve yüksek hızlı anahtarlama uygulamaları için tasarlanmış bir NPN güç transistörüdür. Yüksek gerilim dayanımı, hızlı anahtarlama kabiliyeti ve dahili damper diyotu gibi özellikleri onu CRT ekranlar ve anahtarlamalı güç kaynakları için ideal kılar.

2SC5047'nin Özellikleri ve Avantajları

• Kılıf Tipi: TO-3PBL - Yüksek güç dağıtımı ve sağlam montaj için tasarlanmış geniş, plastik bir kılıf.
• Yüksek Gerilim Kapasitesi: Çok yüksek VCES ve VCEO değerlerine sahiptir, bu da onu yüksek voltajlı endüktif yükleri sürmek için uygun hale getirir.
• Dahili Damper Diyot: Kollektör ve emitör arasında entegre bir damper diyot bulunur. Bu, özellikle saptırma devrelerindeki geri tepme (flyback) voltajlarına karşı koruma sağlar.
• Hızlı Anahtarlama: Düşük depolama süresi (storage time) sayesinde yüksek frekanslı anahtarlama uygulamalarında verimli bir şekilde çalışır.

Başlıca Kullanım Alanları

• CRT TV ve monitörlerin yatay saptırma çıkış katları
• Yüksek frekanslı anahtarlamalı güç kaynakları (SMPS)
• Elektronik balastlar
• Yüksek voltajlı DC-DC dönüştürücüler
• Endüktif yük sürme uygulamaları

Sık Sorulan Sorular (SSS)

Dahili damper diyotun görevi nedir?
→ Yatay saptırma bobini gibi endüktif bir yük anahtarlandığında, manyetik alanın çökmesiyle ters yönde yüksek bir gerilim pikleri oluşur. Dahili damper diyot, bu tehlikeli gerilimi transistör üzerinden güvenli bir şekilde topraklayarak transistörü korur ve devrenin kararlılığını artırır.

TO-3PBL kılıfı, standart TO-3P'den farklı mıdır?
→ TO-3PBL ('Large' kelimesinden gelir), genellikle standart TO-3P'den biraz daha büyük olan ve daha iyi termal performans sunabilen bir varyasyondur. Montaj delikleri ve boyutları datasheet'ten kontrol edilmelidir.

Yüksek voltaj ve hız gerektiren en zorlu anahtarlama uygulamalarınızda 2SC5047'nin entegre koruması ve gücüne güvenin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
