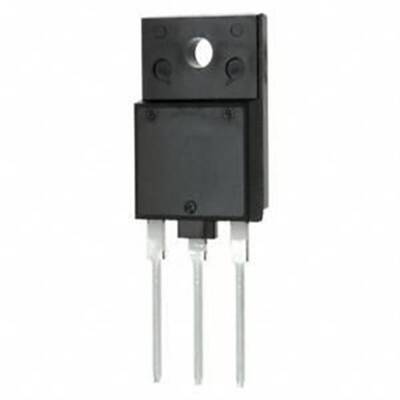

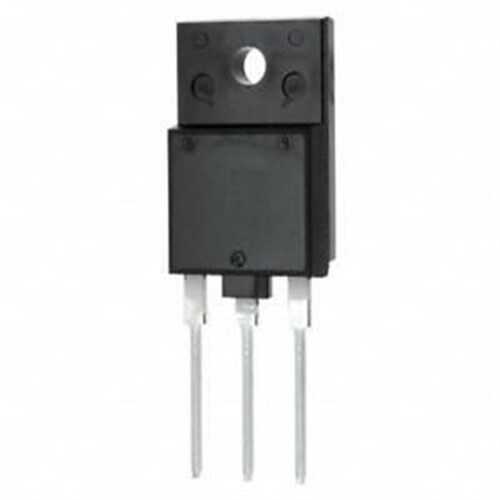

2SC5801 TO-3PF NPN Transistör

En zorlu güç elektroniği uygulamaları için tasarlanmış, yüksek performanslı ve ultra hızlı bir 2SC5801 NPN güç transistörü. Tamamen yalıtılmış TO-3PF kılıfı ve üstün anahtarlama özellikleriyle, modern anahtarlamalı güç kaynakları (SMPS) ve invertörlerde verimliliği ve güvenilirliği en üst düzeye çıkarır.

2SC5801 TO-3PF NPN Transistör'nin Özellikleri ve Avantajları

• Transistör Tipi: Yüksek voltajlı, ultra hızlı anahtarlamalı NPN güç transistörü.
• Kılıf Tipi: TO-3PF (Full-Pack), ek yalıtım gerektirmeyen, güvenli ve kolay montaj sağlayan tamamen izole edilmiş bir kılıftır.
• Ultra Hızlı Anahtarlama: Çok düşük depolama süresi (storage time) sayesinde yüksek frekanslı SMPS devrelerinde anahtarlama kayıplarını minimize eder ve verimliliği artırır.
• Yüksek Voltaj ve Akım: Yüksek VCEO ve Ic değerleri ile güçlü yükleri yüksek gerilim altında güvenle kontrol edebilir.
• Düşük Doyum Gerilimi (VCE(sat)): Düşük VCE(sat) değeri, transistör iletimdeyken oluşan güç kaybını azaltır ve termal performansı iyileştirir.

Başlıca Kullanım Alanları

• Yüksek frekanslı anahtarlamalı güç kaynakları (SMPS)
• Endüstriyel kaynak makineleri ve invertörler
• Büyük güçteki DC-DC dönüştürücüler
• Kesintisiz güç kaynakları (UPS)
• Yüksek frekanslı balastlar ve endüksiyonlu ısıtma sistemleri

Sık Sorulan Sorular (SSS)

Soru: Bu transistör neden 'ultra hızlı' olarak nitelendiriliyor?
→ 'Ultra hızlı' tanımı, transistörün açılma (turn-on) ve kapanma (turn-off) sürelerinin çok kısa olmasını ifade eder. Bu özellik, özellikle 100 kHz ve üzeri frekanslarda çalışan güç kaynaklarında anahtarlama sırasında oluşan enerji kaybını önemli ölçüde azaltır.

Soru: TO-3PF kılıfı ile standart TO-3P arasındaki fark nedir?
→ Standart TO-3P kılıfının metal bir montaj tırnağı (tab) vardır ve bu tırnak genellikle kolektöre bağlıdır, bu nedenle soğutucuya monte edilirken yalıtılması gerekir. TO-3PF (Full-Pack) ise, bu metal tırnağın plastik ile tamamen kaplandığı, yani fabrikasyon olarak yalıtıldığı versiyondur.

Yüksek verimlilik ve hız gerektiren güç elektroniği projelerinizde 2SC5801 ile teknolojinin sınırlarını zorlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
