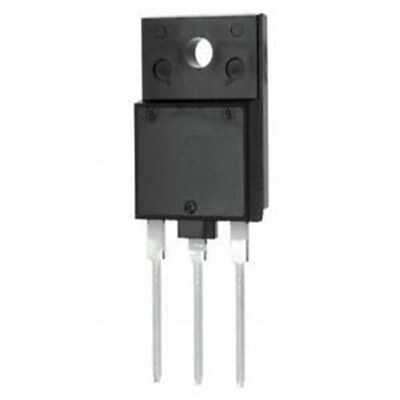

2SD1577 TO-3PFa NPN Transistör

Yüksek güç ve yüksek gerilim gerektiren en zorlu uygulamalar için tasarlanan 2SD1577, son derece dayanıklı bir NPN Darlington güç transistörüdür. Büyük TO-3PFa kılıfı, olağanüstü ısı dağılımı kapasitesi sunarak kararlı bir performans sağlar. Bu komponent, özellikle TV yatay saptırma devreleri ve yüksek akım anahtarlama uygulamaları gibi güç elektroniğinin sınırlarını zorlayan projeler için idealdir.

2SD1577 TO-3PFa NPN Transistör'nin Özellikleri ve Avantajları

• Darlington Yapısı: Çok yüksek DC akım kazancı (hFE) sunar, bu da onu çok küçük bir giriş akımıyla büyük yükleri kontrol etmek için mükemmel kılar.
• Yüksek Voltaj ve Akım Dayanımı: Yüksek VCEO ve IC değerleri ile en zorlu güç koşullarında bile güvenilir bir şekilde çalışır.
• Sağlam TO-3PFa Kılıf: Üstün termal iletkenlik ve mekanik dayanıklılık sunan, montajı kolay, izole bir kılıftır.
• Entegre Koruma Diyotları: Genellikle baz-emitör ve kolektör-emitör arasında dahili diyotlar içerir, bu da devreyi geri EMK gibi zararlı etkilerden korur.
• Geniş Güvenli Çalışma Alanı (SOA): Anlık aşırı yüklenmelere karşı mükemmel bir dirence sahiptir.

Başlıca Kullanım Alanları

• CRT Televizyon ve Monitörlerin Yatay Saptırma Çıkış Katları
• Yüksek Güçlü Motor Sürücüleri (DC ve Step Motorlar)
• Endüstriyel Güç Kaynakları ve İnvertörler
• Solenoid ve Yüksek Akımlı Röle Sürücüleri
• Ses Frekans Güç Amplifikatörleri

Sık Sorulan Sorular (SSS)

Soru: Darlington transistörün normal bir transistörden farkı nedir?
→ Cevap: Darlington transistör, aslında tek bir kılıf içinde birbirine bağlı iki BJT transistörden oluşur. Bu yapı, iki transistörün akım kazançlarının (hFE) çarpımı kadar, yani çok yüksek bir toplam akım kazancı sağlar. Dezavantajı ise daha yüksek bir doyma gerilimine (VCE(sat)) ve daha yavaş bir anahtarlama hızına sahip olmasıdır.

Soru: Bu transistörü test ederken multimetrede ne görmeliyim?
→ Cevap: Darlington yapısı nedeniyle, standart bir BJT'den farklı ölçüm değerleri verir. Multimetrenin diyot test modunda, baz ile emitör arasında ölçüm yaptığınızda genellikle 1.2V - 1.4V arası bir gerilim düşümü görürsünüz (iki base-emitter jonksiyonunun toplamı). Baz-kolektör ölçümü ise standart bir diyot gibi yaklaşık 0.6V-0.7V gösterecektir.

Yüksek akım ve voltaj dayanımı ile 2SD1577, en zorlu güç elektroniği görevleri için hazırdır.

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
