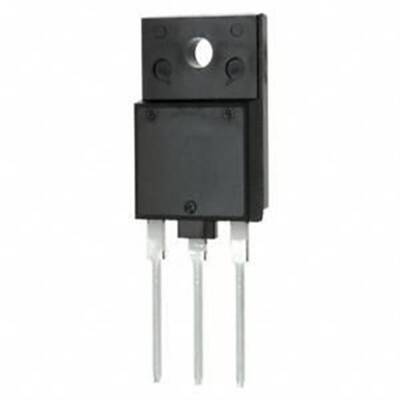

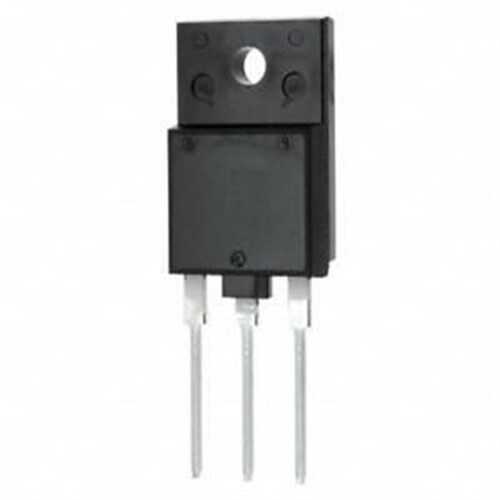

2SD5287 TO-3PF NPN Transistör

2SD5287, özellikle CRT (Tüplü) televizyonların ve monitörlerin yatay saptırma (horizontal deflection) çıkış katları için tasarlanmış, yüksek güçlü bir NPN transistördür. TO-3PF tam yalıtımlı plastik kılıfı, yüksek gerilim altında güvenli montaj imkanı sunar. Hızlı anahtarlama kabiliyeti ve dahili sönümleme diyodu, onu yüksek frekanslı ve yüksek voltajlı güç anahtarlama uygulamaları için uzman bir çözüm haline getirir.

2SD5287'nin Özellikleri ve Avantajları

• Çok Yüksek Gerilim Dayanımı: 1500V gibi çok yüksek bir Kolektör-Emiter gerilimine (VCEO) dayanabilir, bu da onu şebeke ile doğrudan çalışan uygulamalar için ideal kılar.
• Dahili Sönümleme Diyodu: Kolektör ve emiter arasında entegre edilmiş olan bu diyot, endüktif yüklerin anahtarlanması sırasında oluşan geri tepme gerilimlerini sönümleyerek transistörü korur.
• TO-3PF Yalıtımlı Kılıf: Tamamen plastik kaplı TO-3P kılıfı, metal tabağın doğrudan soğutucuya temas ettiği standart kılıfların aksine ek bir yalıtkan (mika) gerektirmez, montajı basitleştirir ve elektrik çarpması riskini azaltır.
• Hızlı Anahtarlama: Yüksek frekanslı yatay saptırma sinyallerini etkin bir şekilde işlemek için optimize edilmiş hızlı anahtarlama sürelerine sahiptir.
• Yüksek Akım Kapasitesi: Yüksek tepe akımlarına dayanabilme yeteneği, zorlu endüktif yükleri sürmek için gereklidir.

Başlıca Kullanım Alanları

• CRT Televizyon ve Monitörlerin Yatay Saptırma Çıkış Katları
• Yüksek Voltajlı Anahtarlamalı Güç Kaynakları (SMPS)
• Elektronik Balastlar ve Ateşleme Devreleri
• Yüksek Güçlü Endüktif Yük Sürücüleri
• Endüstriyel Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

Soru: 'Dahili sönümleme diyodu' ne işe yarar?
→ Yatay saptırma bobini gibi endüktif bir yük anahtarladığında, akım kesildiği anda bobin üzerinde yüksek bir zıt gerilim (flyback pulse) oluşur. Dahili diyot, bu tehlikeli gerilimi transistörün üzerinden güvenli bir şekilde toprağa yönlendirerek transistörün bozulmasını önler.

Soru: Bu transistörü modern bir LCD TV tamirinde kullanabilir miyim?
→ Genellikle hayır. 2SD5287, CRT teknolojisine özgü yatay saptırma devreleri için tasarlanmıştır. LCD TV'lerin güç kaynakları ve arka aydınlatma sürücüleri farklı topolojiler ve genellikle MOSFET'ler veya farklı tipte transistörler kullanır.

Yüksek voltajlı ve endüktif yük içeren özel anahtarlama uygulamalarınızda güvenilirlik ve koruma için 2SD5287'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik değerler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
