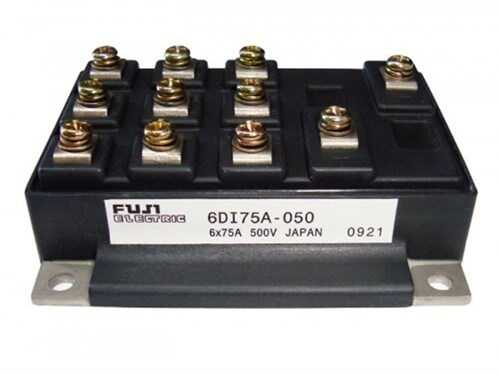

6DI75A-050 IGBT

6DI75A-050, 500V gerilim ve 75A akım kapasitesine sahip, çok yönlü bir IGBT güç modülüdür. Geniş bir uygulama yelpazesinde yüksek verimlilik ve güvenilirlik sunmak üzere tasarlanmıştır. Özellikle orta güçlü motor sürücüleri, invertörler ve güç kaynakları için ideal bir seçenektir. Düşük iletim kayıpları ve sağlam yapısı ile endüstriyel standartlarda kararlı bir performans sağlar.

6DI75A-050'nin Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: 75A değeri ile orta ölçekli güç elektroniği projeleri için geniş bir güç aralığı sunar.
• Düşük Doyma Gerilimi (VCE(sat)): Modülün iletimdeyken daha az ısınmasını sağlayarak soğutma gereksinimlerini azaltır ve verimliliği artırır.
• Entegre Hızlı FWD: İçerisindeki serbest geçiş diyotu (FWD), hızlı ve yumuşak bir toparlanma süresine sahip olup anahtarlama performansını iyileştirir.
• Standart Endüstriyel Paket: Kolay montaj ve mevcut tasarımlara sorunsuz entegrasyon için tasarlanmıştır.
• Geniş Güvenli Çalışma Alanı (SOA): Anlık aşırı akım ve gerilimlere karşı yüksek bir dayanıklılık sunarak sistem güvenliğini artırır.

Başlıca Kullanım Alanları

• AC ve DC Motor Hız Kontrol Sistemleri
• Genel Amaçlı İnvertör ve Konvertörler
• Anahtarlamalı Güç Kaynakları (SMPS)
• Kaynak Makineleri
• Elektrikli Araç (EV) Yardımcı Güç Üniteleri

Sık Sorulan Sorular (SSS)

Soru: 6DI75A-050 modülünü nasıl sürmeliyim?
→ Cevap: Bu IGBT modülünü sürmek için, gate ucuna uygun gerilim ve akımı sağlayabilen bir gate sürücü devresi kullanılmalıdır. Genellikle +15V ile açılır ve 0V veya negatif bir gerilim (-5V ila -15V) ile kapatılır. Sürücü devresi, IGBT'yi hızlı ve kararlı bir şekilde anahtarlayabilmelidir.

Soru: Modülün aşırı ısınmasını nasıl önleyebilirim?
→ Cevap: Modülün taban plakası ile soğutucu arasına ince bir katman termal macun sürerek ve vidaları doğru torkla sıkarak iyi bir termal kontak sağlanmalıdır. Ayrıca, kullanılan soğutucunun sistemin üreteceği ısıyı dağıtmak için yeterli yüzey alanına sahip olduğundan emin olunmalıdır.

Orta güçteki projelerinizde verimlilik ve güvenilirliği birleştirmek için 6DI75A-050 IGBT modülünü tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
