6MBI100U4B-120-50 M633

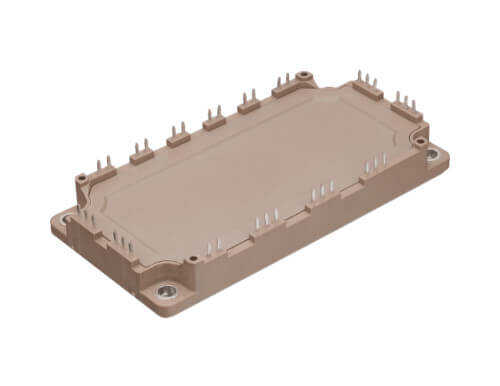

6MBI100U4B-120-50 M633, Fuji Electric tarafından üretilen, kompakt ve entegre bir 6-pack IGBT modülüdür. 1200V gerilim ve 100A akım kapasitesine sahip altı adet IGBT'yi tek bir pakette barındıran bu modül, üç fazlı invertör devrelerinin tasarımını önemli ölçüde basitleştirir ve yerden tasarruf sağlar.

6MBI100U4B-120-50 M633'ün Özellikleri ve Avantajları

• Entegre 6-Pack Tasarım: Tam bir üç fazlı invertör köprüsü için gerekli olan altı IGBT ve altı FWD diyotunu içerir.
• Kompakt Boyut: Yüksek entegrasyon seviyesi, devre kartında önemli ölçüde yer tasarrufu sağlar ve sistem boyutunu küçültür.
• Basitleştirilmiş Montaj: Altı ayrı komponent yerine tek bir modülün montajı, üretim süreçlerini hızlandırır ve maliyetleri düşürür.
• Düşük Endüktans: Optimize edilmiş iç yerleşim, parazitik endüktansı azaltarak anahtarlama performansını iyileştirir.
• Entegre NTC Termistör: Modül sıcaklığının hassas bir şekilde izlenmesine olanak tanıyarak sistemin termal korumasını kolaylaştırır.

Başlıca Kullanım Alanları

• Genel Amaçlı Invertörler: Düşük ve orta güçlü üç fazlı motor sürücüleri.
• Servo Sürücüler ve Amplifikatörler: Hassas motor kontrolü gerektiren endüstriyel otomasyon ve robotik uygulamaları.
• Küçük Ölçekli UPS Sistemleri: Kompakt ve verimli kesintisiz güç kaynakları.
• Klima ve HVAC Sistemleri: Kompresör ve fan motorlarının değişken hız kontrolü.
• Solar Pompa Sürücüleri: Güneş enerjisiyle çalışan su pompası sistemleri.

Sık Sorulan Sorular (SSS)

6-pack modül kullanmanın avantajı nedir?
→ 6-pack modüller, üç fazlı bir invertör için gerekli tüm anahtarları tek bir pakette sunar. Bu, ayrı IGBT'ler kullanmaya kıyasla devre tasarımını, montajı ve soğutucu tasarımını basitleştirir, sistemin daha kompakt ve genellikle daha güvenilir olmasını sağlar.

U4B serisinin özellikleri nelerdir?
→ U4B serisi, Fuji Electric'in genel amaçlı, maliyet etkin ve güvenilir invertör uygulamaları için optimize edilmiş IGBT modül ailesidir. İyi bir performans ve dayanıklılık dengesi sunar.

Üç fazlı invertör tasarımlarınızı 6MBI100U4B-120-50 M633 ile basitleştirin, hızlandırın ve daha kompakt hale getirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
