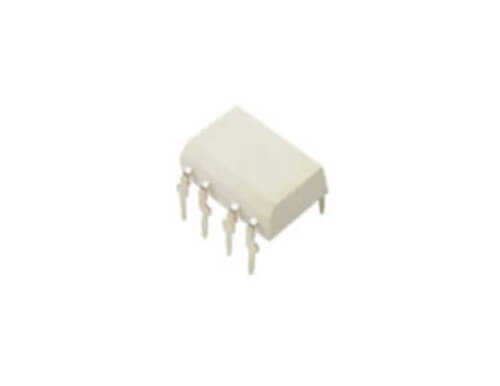

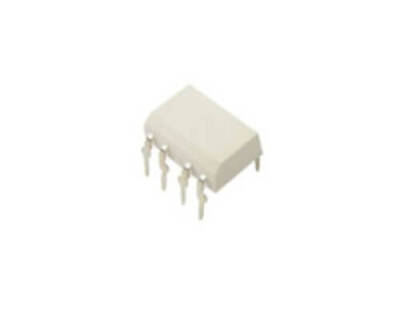

6N137 DIP-8 Opto

6N137, yüksek hızlı dijital sinyallerin elektriksel olarak izole edilmesi için tasarlanmış, yüksek performanslı bir optokuplördür (optoisolator). Standart fototransistörlü optokuplörlerden çok daha hızlı olan bu entegre, içerisinde bir GaAlAs LED, bir fotodiyot ve bir açık kollektörlü transistör çıkışını barındırır. DIP-8 kılıfı ile yaygın olarak kullanılır.

6N137'nin Özellikleri ve Avantajları

• Yüksek Hız: Tipik olarak 10 MBd (Megabaud) veri hızını destekler. Bu, onu seri iletişim protokolleri (UART, SPI) ve hızlı anahtarlama uygulamaları için ideal kılar.
• Yüksek İzolasyon Gerilimi: Giriş ve çıkış devreleri arasında güvenli bir elektriksel bariyer oluşturarak hassas devreleri gürültüden ve yüksek voltajdan korur.
• TTL/CMOS Uyumluluğu: Çıkışı, standart TTL ve CMOS mantık seviyeleri ile doğrudan uyumludur, bu da onu dijital devrelerle entegre etmeyi kolaylaştırır.
• Açık Kollektör Çıkışı: Çıkış, harici bir pull-up direnci ile farklı voltaj seviyelerine (örneğin 3.3V veya 5V) kolayca adapte edilebilir.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMR): Gürültülü endüstriyel ortamlarda bile sinyal bütünlüğünü koruyarak güvenilir bir iletişim sağlar.

Başlıca Kullanım Alanları

• RS-232, RS-485 gibi seri iletişim hatlarının izolasyonu
• Yüksek hızlı mantık devresi izolasyonu
• Anahtarlamalı güç kaynaklarında (SMPS) geri besleme (feedback) döngüsü izolasyonu
• Güç MOSFET ve IGBT sürücü devreleri için sinyal izolasyonu
• Toprak döngüsü (ground loop) problemlerinin eliminasyonu

Sık Sorulan Sorular (SSS)

6N137'yi kullanırken nelere dikkat etmeliyim?
→ Bu optokuplörün VCC ve GND pinlerine (pin 8 ve 5) stabil bir 5V besleme gerilimi uygulanmalıdır. Ayrıca, besleme pinlerine yakın bir yere 0.1uF'lık bir baypas kapasitörü bağlamak, yüksek hızda kararlı çalışması için kritik öneme sahiptir.

Standart bir 4N25 optokuplör yerine 6N137 kullanabilir miyim?
→ Hayır, bu iki optokuplör doğrudan uyumlu değildir. 4N25 çok daha yavaştır ve basit bir fototransistör çıkışına sahiptir. 6N137 ise entegre bir amplifikatör içeren, yüksek hızlı bir dijital çıkışa sahiptir ve harici besleme gerektirir. Sadece hızın önemli olmadığı yavaş uygulamalarda bile pin yapıları farklıdır.

Yüksek hızlı dijital devreleriniz arasında güvenli ve hatasız izolasyon için 6N137'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
