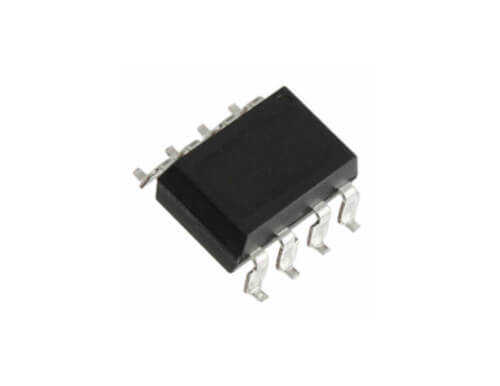

6N137S(TA) - 6N137 SMD-8GW Yüksek Hızlı Optokuplör

6N137, 10 MBd'ye kadar veri hızlarını destekleyen, endüstri standardı bir yüksek hızlı mantık kapısı çıkışlı optokuplördür. TTL uyumlu çıkışı ve yüksek hızı sayesinde, hızlı dijital iletişim hatlarında ve mikroişlemci sistem arayüzlerinde gürültüyü ortadan kaldırmak ve topraklama döngülerini kırmak için yaygın olarak kullanılır. Bu versiyon, SMD-8 (Gull Wing) yüzey montaj kılıfındadır.

6N137S(TA)'nın Özellikleri ve Avantajları

• Çok Yüksek Hız: Tipik olarak 10 MBd veri hızı kapasitesi, onu seri iletişim (UART, SPI) ve fieldbus (CAN, Profibus) sistemleri için ideal kılar.
• Mantık Uyumlu Çıkış: Open-collector çıkışı, harici bir pull-up direnci ile TTL ve CMOS dahil olmak üzere çeşitli mantık aileleriyle kolayca arayüz oluşturur.
• Dahili Kalkan: Yüksek ortak mod gürültü bağışıklığı (CMR) için dahili bir Faraday kalkanına sahiptir, bu da onu elektriksel olarak gürültülü ortamlar için mükemmel yapar.
• Yüzey Montaj Kılıfı: SMD-8GW paketi, otomatik montaj süreçleri ve kompakt tasarımlar için uygundur.

Başlıca Kullanım Alanları

• Yüksek hızlı seri iletişim izolasyonu (RS-485, CAN Bus)
• Mikroişlemci ve DSP sistem arayüzleri
• Topraklama döngüsü (ground loop) eliminasyonu
• Anahtarlamalı güç kaynakları (SMPS) içinde yüksek hızlı geri besleme
• Endüstriyel ağlar ve veri yolu izolasyonu

Sık Sorulan Sorular (SSS)

Soru: 6N137'yi kullanırken dikkat edilmesi gereken en önemli şey nedir?
→ 6N137'nin VCC ve GND pinleri arasına, entegreye mümkün olan en yakın yere 0.1μF'lık yüksek kaliteli bir baypas (dekuplaj) kondansatörü yerleştirmek çok önemlidir. Bu kondansatör, yüksek hızlı anahtarlama sırasında oluşan gürültüyü filtreleyerek kararlı bir çalışma sağlar.

Soru: Bu optokuplör MIDI arayüzlerinde kullanılabilir mi?
→ Evet, 6N137, hızı ve güvenilirliği nedeniyle MIDI (Musical Instrument Digital Interface) cihazlarının giriş devrelerinde standart olarak kullanılan optokuplörlerden biridir. MIDI sinyallerini güvenli bir şekilde izole etmek için mükemmel bir seçimdir.

Hızlı, güvenilir ve gürültüye dayanıklı dijital izolasyon için 6N137 serisi kanıtlanmış bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
