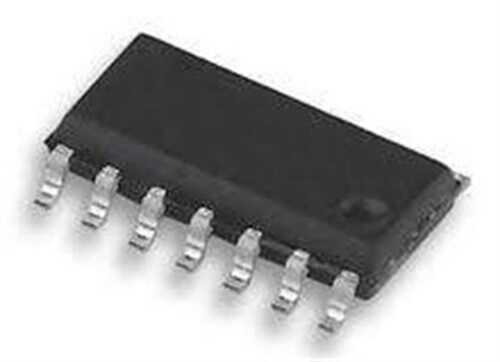

74ACT02 SOIC-14

74ACT02, içerisinde dört adet bağımsız 2-girişli VEYA-DEĞİL (NOR) kapısı barındıran bir mantık entegresidir. Advanced CMOS Technology (ACT) serisi, yüksek hız ile TTL uyumlu giriş seviyelerini bir araya getirerek hem modern CMOS hem de eski TTL sistemleriyle mükemmel uyumluluk sunar. Standart SOIC-14 yüzey montaj kılıfı, otomatik üretim süreçleri için idealdir.

74ACT02 SOIC-14'nin Özellikleri ve Avantajları

• Dört Bağımsız NOR Kapısı: Tek bir entegre, dört ayrı mantıksal VEYA-DEĞİL işlemi yapmanızı sağlar.
• ACT Mantık Ailesi: CMOS'un düşük güç tüketimi avantajını TTL'nin hız ve sürüş kapasitesiyle birleştirir.
• TTL Uyumlu Girişler: 5V TTL mantık seviyelerinden gelen sinyalleri doğrudan işleyebilir, bu da onu karma sistemler için mükemmel bir arayüz çipi yapar.
• Yüksek Hız: ACT serisi, standart HC serisine göre daha hızlı anahtarlama süreleri sunar.
• Dengeli Yayılma Gecikmeleri: Sinyalin yükselme ve düşme süreleri arasındaki gecikmeler dengelidir, bu da sinyal zamanlamasını daha öngörülebilir kılar.

Başlıca Kullanım Alanları

• Genel amaçlı mantık ve 'glue logic' uygulamaları.
• Osilatörler ve mandal (latch) devreleri oluşturma.
• Adres çözücüler (address decoders).
• Veri seçiciler ve kodlayıcılar.
• Sinyal çevirme ve mantıksal fonksiyonların gerçekleştirilmesi.

Sık Sorulan Sorular (SSS)

Soru: NOR kapısı temel olarak ne iş yapar?
→ Cevap: Bir NOR kapısının çıkışı, yalnızca tüm girişleri DÜŞÜK (LOW) seviyedeyken YÜKSEK (HIGH) olur. Girişlerden herhangi biri veya daha fazlası YÜKSEK ise, çıkış DÜŞÜK olur. OR (VEYA) işleminin tersini (negasyonunu) yapar.

Soru: Neden 74HC02 yerine 74ACT02 kullanmalıyım?
→ Cevap: Devrenizde 5V'luk bir TTL entegresinden gelen bir sinyali işliyorsanız, 74ACT02'nin TTL uyumlu girişleri daha güvenilir bir çalışma sağlar. 74HC02, standart CMOS giriş seviyeleri gerektirir ve TTL çıkış seviyelerini her zaman doğru yorumlayamayabilir. Ayrıca, ACT serisi genellikle daha yüksek sürüş kapasitesine sahiptir.

Hız ve TTL uyumluluğunun kritik olduğu mantık devrelerinizde 74ACT02'nin gücünden ve esnekliğinden faydalanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve elektriksel karakteristikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
