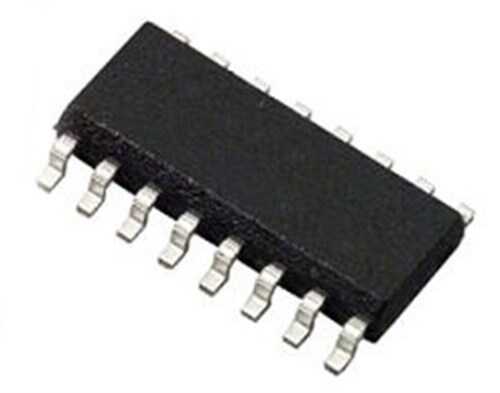

74ACT174 SOIC-16

74ACT174, yüksek hızlı dijital sistemlerde veri depolama ve senkronizasyon için tasarlanmış gelişmiş bir CMOS mantık entegresidir. Bu komponent, ortak bir saat (Clock) ve reset (Master Reset) girişine sahip altı adet pozitif kenar tetiklemeli D-tipi flip-flop içerir. ACT (Advanced CMOS Technology) serisi, TTL seviyeleriyle uyumlu girişlere sahip olup yüksek hız ve yüksek sürüş kabiliyeti sunar. SOIC-16 yüzey montaj kılıfı ile modern PCB tasarımlarına uygundur.

74ACT174 SOIC-16'nin Özellikleri ve Avantajları

• Altı Adet D-Tipi Flip-Flop: Tek bir entegre, 6 bitlik veriyi paralel olarak depolayabilir.
• Kenar Tetiklemeli (Edge-Triggered): Veri (D) girişlerindeki değer, sadece saat sinyalinin pozitif (yükselen) kenarında çıkışlara (Q) aktarılır. Bu, kararlı ve senkron bir çalışma sağlar.
• Asenkron Master Reset (MR): MR pini 'low' (düşük) seviyeye çekildiğinde, saat sinyalinden bağımsız olarak tüm Q çıkışları anında sıfırlanır.
• Yüksek Hız ve Sürüş Kapasitesi: ACT teknolojisi, hızlı sinyal geçişleri ve diğer mantık kapılarını veya veri yollarını sürmek için yeterli akım kapasitesi sunar.
• TTL Uyumlu Girişler: 5V ile çalışırken, standart TTL mantık seviyelerini güvenilir bir şekilde algılayarak karma sistemlerde (TTL ve CMOS) kolay entegrasyon sağlar.

Başlıca Kullanım Alanları

• Veri Kaydediciler (Data Registers) ve Depolama Birimleri
• Pipeline Mimarili İşlemcilerde Ara Kaydediciler
• Sıralı Mantık Devreleri ve Durum Makineleri (State Machines)
• Sinyal Senkronizasyonu ve Veri Yakalama
• Shift Register (Kaydırmalı Kaydedici) Uygulamaları

Sık Sorulan Sorular (SSS)

D-tipi flip-flop'un temel işlevi nedir?
→ D-tipi flip-flop (Data veya Delay flip-flop), temel bir 1-bit bellek hücresidir. Saat sinyalinin aktif kenarı geldiğinde, D (Data) girişindeki mantık seviyesini (0 veya 1) 'yakalar' ve Q çıkışında bu değeri bir sonraki saat darbesine kadar saklar.

74ACT174 ile 74HC174 arasındaki fark nedir?
→ Her ikisi de aynı mantıksal işleve sahiptir, ancak farklı elektriksek karakteristiklere sahiptirler. 74ACT (Advanced CMOS with TTL Inputs) serisi, 74HC (High-Speed CMOS) serisine göre genellikle daha hızlıdır ve daha yüksek çıkış akımı sağlayabilir. En önemli fark, ACT serisinin girişlerinin TTL mantık seviyeleriyle tam uyumlu olmasıdır, bu da onu karma mantık aileli sistemler için daha uygun hale getirir.

Yüksek hızlı veri kaydı ve senkronizasyon gerektiren dijital tasarımlarınızda 74ACT174 ile performansı yakalayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
