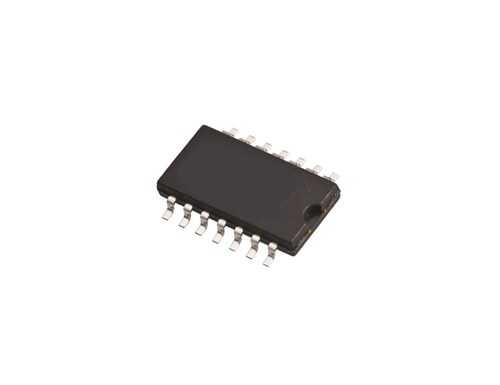

74ACT32 SOP-14 - TC74ACT32F

74ACT32 SOP-14, yüksek hızlı uygulamalar için tasarlanmış, dört adet bağımsız 2-girişli VEYA (OR) kapısı içeren gelişmiş bir CMOS mantık entegresidir. TC74ACT32F model numarası ile bilinen bu komponent, ACT (Advanced CMOS Technology) ailesinin bir üyesidir ve TTL seviyeleriyle uyumlu girişlere sahipken CMOS teknolojisinin düşük güç tüketimi ve yüksek gürültü bağışıklığı gibi avantajlarını sunar. SOP-14 yüzey montaj kılıfı, modern ve yoğun devre kartı tasarımları için idealdir.

74ACT32 SOP-14'nin Özellikleri ve Avantajları

• Dört Bağımsız VEYA Kapısı: Tek bir çip içerisinde dört adet 2-girişli OR kapısı sunarak komponent sayısını azaltır ve devre tasarımını basitleştirir.
• Yüksek Hız Performansı: ACT serisi, standart HC serisine göre daha yüksek anahtarlama hızları sunar ve hızlı dijital sistemler için uygundur.
• TTL Uyumlu Girişler: Girişleri hem CMOS hem de TTL mantık seviyeleriyle doğrudan sürülebilir, bu da farklı mantık aileleri arasında arayüz oluşturmayı kolaylaştırır.
• Simetrik Çıkış Sürücüsü: Dengeli yükselme ve düşme süreleri ile sinyal bütünlüğünü korur ve gürültüyü en aza indirir.
• SOP-14 Kılıf: Kompakt yüzey montaj (SMD) paketi, otomatik montaj süreçlerine uygundur ve PCB üzerinde az yer kaplar.

Başlıca Kullanım Alanları

• Genel amaçlı dijital mantık ve 'glue logic' uygulamaları.
• Veri yolu birleştirme ve sinyal yönlendirme.
• Adres çözücü (address decoding) devreleri.
• Saat sinyali üretimi ve dalga şekli oluşturma.
• Yüksek hızlı veri işleme sistemleri.

Sık Sorulan Sorular (SSS)

Soru: 74ACT serisi ile 74HC serisi arasındaki temel fark nedir?
→ Her ikisi de CMOS tabanlı olmasına rağmen, 74ACT serisi özellikle TTL mantık seviyeleriyle (giriş için ~0.8V düşük, ~2.0V yüksek) uyumlu olacak şekilde tasarlanmıştır. Ayrıca genellikle 74HC serisinden daha hızlıdır. 74HC serisi ise saf CMOS seviyeleri kullanır ve daha geniş bir voltaj aralığında çalışabilir.

Soru: VEYA (OR) kapısı temel olarak ne iş yapar?
→ Bir VEYA kapısı, girişlerinden herhangi biri veya her ikisi birden 'Yüksek' (1) mantık seviyesinde olduğunda çıkışını 'Yüksek' (1) yapar. Sadece tüm girişler 'Düşük' (0) olduğunda çıkışı 'Düşük' (0) olur. Bu, 'eğer giriş A VEYA giriş B doğruysa, çıkış doğrudur' mantığını uygular.

Hızlı ve TTL uyumlu mantık kapılarına ihtiyaç duyan tasarımlarınız için 74ACT32 SOP-14 ideal bir seçimdir!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
