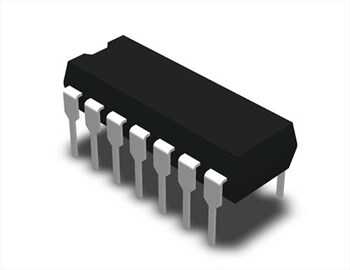

74HC03 DIP-14

74HC03, yüksek hızlı CMOS (HC) ailesine ait, dört adet bağımsız 2-girişli VE-DEĞİL (NAND) kapısı içeren bir mantık entegresidir. Bu entegrenin en belirleyici özelliği, açık-kollektör (open-drain) çıkışlara sahip olmasıdır. Bu yapı, DIP-14 kılıfıyla gelerek kablolu-VE (wired-AND) mantığı ve seviye çevirme gibi özel uygulamalarda esneklik sunar.

74HC03 DIP-14'nin Özellikleri ve Avantajları

• Açık-Kollektör (Open-Drain) Çıkışlar: Çıkışların harici bir pull-up direnci ile farklı bir voltaj seviyesine çekilmesine olanak tanır.
• Dört Bağımsız Kapı: Tek bir çip içerisinde 4 adet 2-girişli NAND kapısı bulunur, bu da devrelerde yer tasarrufu sağlar.
• Yüksek Hız: HC serisi, standart CD4000 serisine göre çok daha yüksek çalışma hızları sunar.
• Geniş Çalışma Gerilimi: 2V ila 6V arasında çalışarak hem 3.3V hem de 5V sistemlerle uyumluluk gösterir.
• Kablolu-VE Mantığı: Birden fazla açık-kollektör çıkışı birbirine bağlanarak ek bir kapı olmadan AND mantığı oluşturulabilir.
• Standart DIP-14 Kılıf: Breadboard ve delikli kartlar üzerinde kolay prototipleme imkanı.

Başlıca Kullanım Alanları

• Kablolu-VE (Wired-AND) Fonksiyonları
• Farklı Voltaj Seviyeleri Arasında Lojik Arayüz (Level Shifting)
• LED, Röle veya Lamba gibi Yüklerin Sürülmesi
• I2C gibi Open-Drain Veri Yolları
• Genel Amaçlı NAND Mantık Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: 'Açık-Kollektör' (Open-Drain) çıkış nedir ve neden bir pull-up direncine ihtiyaç duyar?
→ Open-drain çıkış, çıkışı sadece LOW (toprağa) çekebilir, HIGH yapamaz. Çıkışın HIGH olabilmesi için harici bir pull-up direnci ile besleme gerilimine (VCC) bağlanması gerekir. Bu yapı, birden fazla çıkışın aynı hatta bağlanmasına ve voltaj seviyesi çevrimine olanak tanıdığı için çok kullanışlıdır.

Soru: 74HC03 ile 74HC00 arasındaki fark nedir?
→ Her ikisi de quad 2-girişli NAND kapısıdır. Temel fark çıkış yapılarıdır. 74HC00 standart 'push-pull' (totem-pole) çıkışa sahiptir, yani çıkışı hem HIGH hem de LOW yapabilir. 74HC03 ise sadece LOW yapabilen 'open-drain' çıkışa sahiptir ve pull-up direnci gerektirir.

74HC03'ün açık-kollektör çıkışlarının sunduğu esneklikle özel mantık devreleri ve karma voltajlı sistemler tasarlayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
