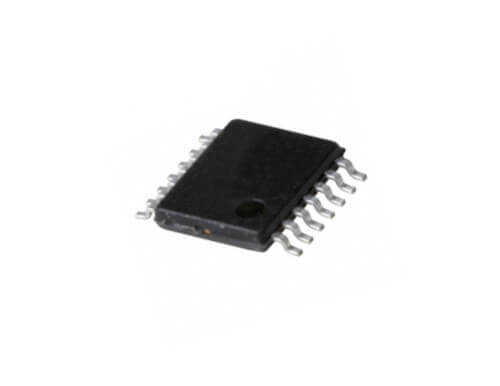

74HC164PW TSSOP-14

74HC164PW, 8-bitlik bir seri-giriş, paralel-çıkış (SIPO) kaydırmalı kaydedicidir. Bu entegre, seri olarak gelen veri bitlerini alıp, bunları sekiz adet paralel çıkış pininde aynı anda sunar. Mikrodenetleyicilerin I/O pinlerini genişletmek için popüler bir çözümdür. Kompakt TSSOP-14 kılıfı, yerden tasarruf edilmesi gereken modern, yoğun PCB tasarımları için mükemmeldir.

74HC164PW TSSOP-14'nin Özellikleri ve Avantajları

• Seriden Paralele Veri Dönüşümü: Sadece birkaç mikrodenetleyici pini kullanarak 8 adet çıkışı kontrol etme imkanı sunar.
• Asenkron Master Reset: Bir reset pini sayesinde tüm çıkışları anında sıfırlama (LOW) yeteneği.
• Yüksek Hızlı Çalışma: Yüksek hızlı CMOS (HC) teknolojisi sayesinde hızlı veri kaydırma işlemleri için uygundur.
• Geniş Çalışma Voltajı: 2V ile 6V arasında çalışarak farklı mantık seviyelerine sahip sistemlerle uyumludur.
• TSSOP-14 Kılıf: İnce ve küçük yapısıyla (Thin-Shrink Small-Outline Package) mobil cihazlar ve kompakt elektronikler için idealdir.

Başlıca Kullanım Alanları

• LED sürücü devreleri (LED bar, 7 segment display kontrolü).
• Mikrodenetleyici I/O port genişletme.
• Genel amaçlı dijital kontrol sistemleri.
• Seri veriyi paralel formata çeviren arayüzler.
• Veri depolama ve dijital gecikme hatları.

Sık Sorulan Sorular (SSS)

Soru: 74HC164 ile 74HC595 arasındaki fark nedir?
→ Cevap: Her ikisi de SIPO kaydedici olmasına rağmen, 74HC595'te ek olarak bir 'output latch' (çıkış mandalı) bulunur. Bu mandal, veri kaydırılırken çıkışların sabit kalmasını sağlar. 74HC164'te ise veri kaydırıldıkça çıkışlar anlık olarak değişir. Kararlı çıkışlar gerektiren uygulamalar için 74HC595 daha uygundur.

Soru: Bu entegreyi birden fazla bağlayarak çıkış sayısını artırabilir miyim?
→ Cevap: Evet, 74HC164'ün seri çıkışını (genellikle son bitin çıkışı) bir sonraki 74HC164'ün seri girişine bağlayarak (cascading/daisy-chaining) 16, 24, 32 veya daha fazla çıkışı kontrol edebilirsiniz.

Mikrodenetleyicinizin pin sayısını kolayca artırmak için kompakt ve verimli 74HC164PW'yi projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve elektriksel karakteristikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
