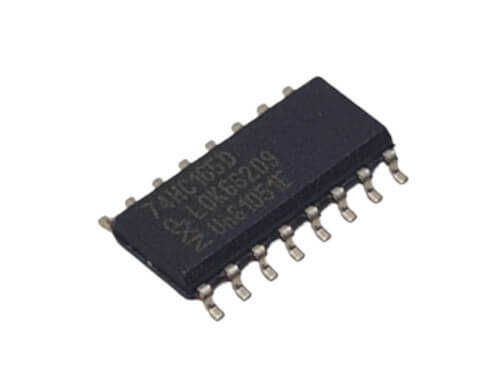

74HC165D - 74HC165 SOIC-16

74HC165D, veri formatı dönüşümlerinde kritik bir rol oynayan yüksek hızlı bir CMOS mantık entegresidir. Bu komponent, 8-bit paralel giriş / seri çıkış (PISO) shift register olarak görev yapar. Yani, 8 ayrı hattan gelen paralel veriyi tek bir hat üzerinden sıralı (seri) olarak göndermenizi sağlar. SOIC-16 yüzey montaj (SMD) kılıfı, modern ve kompakt PCB tasarımları için mükemmel bir seçimdir.

74HC165D - 74HC165 SOIC-16'nin Özellikleri ve Avantajları

• Paralel-Seri Veri Dönüşümü: 8 bitlik paralel veriyi tek bir saat darbesiyle yükler ve ardından saat darbeleriyle seri olarak dışarı aktarır.
• Yüksek Hız: Yüksek Hızlı CMOS (HC) teknolojisi, LSTTL serisine göre daha hızlı çalışma ve daha düşük güç tüketimi sunar.
• Giriş Genişletme: Mikrodenetleyicilerin sınırlı sayıdaki giriş pinlerini kullanarak çok sayıda anahtar, sensör veya butonu okumak için idealdir.
• Kaskad Bağlantı: Birden fazla 74HC165 entegresi birbirine bağlanarak 16-bit, 24-bit veya daha fazla giriş okunabilir.
• Geniş Çalışma Gerilimi: Genellikle 2V ile 6V arasında çalışarak hem 3.3V hem de 5V sistemlerle uyumluluk sağlar.

Başlıca Kullanım Alanları

• Mikrodenetleyici (Arduino, PIC, vb.) I/O pin genişletme
• Endüstriyel kontrol panelleri ve klavye tarama
• Çoklu sensör verisi toplama
• Dijital sistemlerde veri iletişim arayüzleri
• Paralel veri yollarını seri SPI benzeri protokollere dönüştürme

Sık Sorulan Sorular (SSS)

Bu entegre SPI protokolü ile kullanılabilir mi?
→ Evet, 74HC165'in çalışma prensibi SPI protokolüne çok benzer. Mikrodenetleyicinizin SPI donanımını (MISO, SCK ve bir Chip Select pini) kullanarak bu entegreden veriyi çok verimli bir şekilde okuyabilirsiniz.

Paralel veriyi yüklemek için hangi pinler kullanılır?
→ Paralel veriyi yüklemek için 'Shift/Load' (SH/LD) pini kullanılır. Bu pin 'low' (düşük) seviyeye çekildiğinde, 8 adet paralel giriş (A'dan H'ye) pinindeki veri anında içerideki register'a yüklenir. 'High' (yüksek) seviyeye çekildiğinde ise entegre kaydırma moduna geçer.

Mikrodenetleyici projelerinizde giriş pini sıkıntısını ortadan kaldırmak için 74HC165D shift register'ı kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
