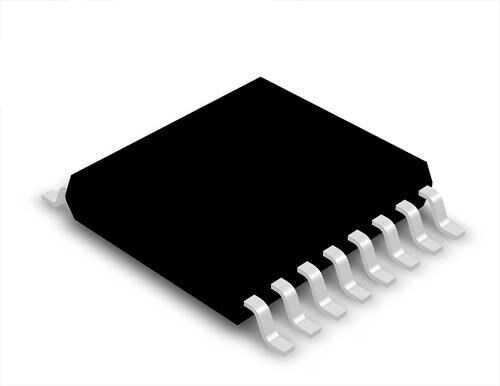

74HC165PW TSSOP-16

74HC165PW, yüksek hızlı bir Si-gate CMOS (Silicon-gate Complementary Metal-Oxide-Semiconductor) cihazıdır ve 8-bit paralelden seriye kaydırmalı yazmaç (shift register) olarak görev yapar. Bu entegre, sekiz adet paralel veri girişini alıp bunları tek bir seri çıkış üzerinden sıralı olarak göndermek için tasarlanmıştır. Düşük güç tüketimi ve geniş çalışma voltajı aralığı ile öne çıkan bu bileşen, kompakt TSSOP-16 kılıfı sayesinde yerden tasarruf gerektiren modern dijital sistemler için ideal bir çözümdür.

74HC165PW'nin Özellikleri ve Avantajları

• Paralelden Seriye Veri Dönüşümü: 8-bit paralel veriyi tek bir seri veri akışına dönüştürerek mikrodenetleyici pinlerinden tasarruf sağlar.
• Yüksek Hız: Gelişmiş CMOS teknolojisi sayesinde yüksek saat frekanslarında kararlı bir şekilde çalışır.
• Geniş Çalışma Gerilimi: 2.0V ile 6.0V arasında geniş bir besleme gerilimi aralığında çalışabilir, bu da onu çeşitli lojik seviyeleriyle uyumlu hale getirir.
• Asenkron Paralel Yükleme: PL (Parallel Load) girişi sayesinde veriler asenkron olarak yazmaca anında yüklenebilir.
• Kompakt Kılıf: TSSOP-16 yüzey montaj kılıfı, baskı devre kartlarında (PCB) minimum alan kaplar.
• Düşük Güç Tüketimi: CMOS teknolojisi, statik durumda çok düşük güç tüketimi sunar, bu da pille çalışan cihazlar için uygundur.

Başlıca Kullanım Alanları

• Mikrodenetleyici Pin Genişletme: Sınırlı sayıda giriş pinine sahip mikrodenetleyiciler için ek dijital giriş kanalları oluşturma.
• Veri Toplama Sistemleri: Birden fazla sensörden veya anahtardan gelen verilerin tek bir hat üzerinden toplanması.
• Endüstriyel Kontrol Panelleri: Çok sayıda düğmenin veya anahtarın durumunu okumak için kullanılır.
• Dijital Haberleşme Arayüzleri: Paralel veri formatını seri haberleşme protokollerine uygun hale getirme.
• Klavye ve Matris Okuma: Tuş takımlarından gelen verileri verimli bir şekilde işleme.

Sık Sorulan Sorular (SSS)

Soru: 74HC165 ile 74HC595 arasındaki temel fark nedir?
→ 74HC165, paralel veriyi seri veriye dönüştürür (Parallel-In, Serial-Out - PISO). Bu, giriş pinlerini çoğaltmak için kullanılır. 74HC595 ise seri veriyi paralel veriye dönüştürür (Serial-In, Parallel-Out - SIPO) ve çıkış pinlerini çoğaltmak için idealdir.

Soru: Bu entegrenin maksimum saat frekansı nedir?
→ Besleme gerilimine bağlı olarak değişmekle birlikte, 74HC165 genellikle 5V besleme altında 25 MHz'nin üzerinde saat frekanslarını destekleyebilir. Kesin değerler için ürünün veri sayfasına (datasheet) başvurulmalıdır.

Projelerinizde veri girişlerini verimli bir şekilde yönetmek ve mikrodenetleyici pinlerinizi serbest bırakmak için 74HC165PW TSSOP-16 entegresini şimdi sepetinize ekleyin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik uygulamalarınızda en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
