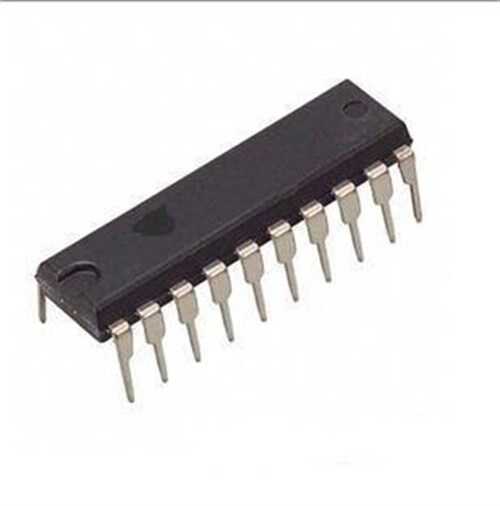

74HC240 DIP-20 Octal Buffer/Line Driver (3-State, Inverting)

74HC240, yüksek hızlı CMOS teknolojisiyle üretilmiş, 3-durumlu (3-state) çıkışlara sahip bir tersleyen (inverting) oktal buffer/line driver entegresidir. Özellikle veri yollarında (data bus) sinyal güçlendirmek ve birden fazla cihazın aynı yolu paylaşımlı kullanmasını sağlamak için tasarlanmıştır. DIP-20 kılıfındadır.

74HC240'nin Özellikleri ve Avantajları

• Oktal (8-Bit) Yapı: 8-bitlik veri yolları için ideal olan sekiz adet buffer/driver devresi içerir.
• Tersleyen Mantık: Girişindeki sinyalin terslenmiş (inverting) halini çıkışına verir (Giriş HIGH ise Çıkış LOW).
• 3-Durumlu Çıkışlar: Çıkışlar Lojik 1, Lojik 0 veya Yüksek Empedans (Hi-Z) durumunda olabilir. Bu, veri yolu çakışmalarını önler.
• Yüksek Sürüş Kapasitesi: Standart mantık kapılarına göre çok daha fazla akım sağlayarak uzun hatları veya çoklu yükleri sürebilir.
• Düşük Güç Tüketimi: CMOS yapısı sayesinde statik durumda oldukça düşük güç harcar.

Başlıca Kullanım Alanları

• Veri yolu (data bus) sürücüleri ve alıcıları
• Adres tamponlama (address buffering) ve kod çözme
• Bellek ve çevre birimi arayüz devreleri
• Saat sinyali dağıtımı ve güçlendirme
• Genel amaçlı dijital sinyal güçlendirici

Sık Sorulan Sorular (SSS)

Soru: 74HC244 ile farkı nedir?
→ Cevap: Her ikisi de oktal 3-durumlu buffer'dır. Temel fark mantık işlemindedir: 74HC240 tersleyen (inverting), 74HC244 ise terslemeyen (non-inverting) bir yapıya sahiptir. Projenizin ihtiyacına göre doğru olanı seçmelisiniz.

Soru: '3-durumlu çıkış' ne demektir ve ne işe yarar?
→ Cevap: Çıkışın Lojik 1 (HIGH), Lojik 0 (LOW) veya Yüksek Empedans (Hi-Z) durumunda olabilmesidir. Çıkışlar, kontrol pinleri (OE) ile Yüksek Empedans moduna alındığında, elektriksel olarak devreden ayrılmış gibi davranırlar. Bu özellik, birden fazla çipin aynı veri yoluna bağlanmasına ve sadece seçili olan çipin yolu kullanmasına olanak tanır.

Veri yolu (bus) tabanlı tasarımlarınızda sinyal bütünlüğünü korumak için 74HC240'ı tercih edin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. Projenizin doğruluğu ve güvenliği için lütfen ilgili ürünün resmi 'datasheet' belgesini kontrol ediniz.
