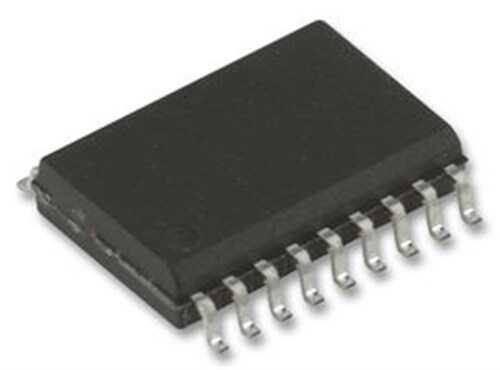

74HC240D SOP-20

74HC240D, SOP-20 yüzey montaj kılıfında bulunan, 3-durumlu (3-state) çıkışlara sahip bir Octal (8-bit) Inverting Buffer/Line Driver entegresidir. Özellikle çift yönlü veri yollarında (bidirectional buses) alıcı olarak veya yüksek kapasitif yükleri sürmek için tasarlanmıştır. İki adet 4-bit'lik bağımsız bölümden oluşur.

74HC240D SOP-20'nin Özellikleri ve Avantajları

• Eviren (Inverting) Yapı: Girişlerdeki lojik seviyeyi tersine çevirerek çıkışlara aktarır (Giriş HIGH ise çıkış LOW olur).
• Yüksek Sürücü Kapasitesi: Çıkışları, bellek yongaları veya diğer çevre birimleri gibi kapasitif yükleri sürebilecek yüksek akım kapasitesine sahiptir.
• 3-Durumlu Çıkışlar: Her 4-bit'lik bölüm için ayrı bir Çıkış Etkinleştirme (Output Enable) pini bulunur. Bu pinler, çıkışları yüksek empedans durumuna alarak veri yolu çakışmalarını önler.
• HC Lojik Ailesi: 2V ile 6V arasında geniş bir besleme aralığında çalışarak esneklik sunar ve düşük güç tüketimi sağlar.
• SOP-20 Kılıf: Kompakt ve modern elektronik kart tasarımları için standart bir SMD paketidir.

Başlıca Kullanım Alanları

• Veri yolu alıcıları (bus receivers) ve sürücüleri (drivers).
• Adres ve veri yollarında sinyal tamponlama ve güçlendirme.
• Saat (clock) sinyallerinin dağıtımı ve evrilmesi.
• Mikrodenetleyici I/O portlarının sürücü kapasitesini artırma.
• Bellek arayüz devreleri.

Sık Sorulan Sorular (SSS)

Soru: 74HC240, 74HC244 ve 74HC245 arasındaki farklar nelerdir?
→ Bu üç entegre de popüler octal buffer/driver'lardır. 74HC240 eviren (inverting) bir buffer'dır. 74HC244, 74HC240'ın evirmeyen (non-inverting) versiyonudur. 74HC245 ise çift yönlü bir alıcı-vericidir (transceiver), yani veriyi her iki yönde de (A'dan B'ye veya B'den A'ya) aktarabilir.

Soru: Bu entegrenin pin yapısı neden diğer octal buffer'lardan farklı?
→ 74HC240'ın pin yapısı, genellikle PCB üzerinde entegrenin bir tarafını mikroişlemciye, diğer tarafını ise bellek veya çevre birimlerine bağlamayı kolaylaştıracak şekilde düzenlenmiştir. Giriş ve çıkış pinleri karşılıklı olarak yerleştirilmiştir, bu da kart tasarımında yolların daha düz ve kısa olmasını sağlar.

Veri yolu uygulamalarınızda güçlü ve güvenilir bir eviren sürücüye mi ihtiyacınız var? 74HC240D SOP-20 tam size göre!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
