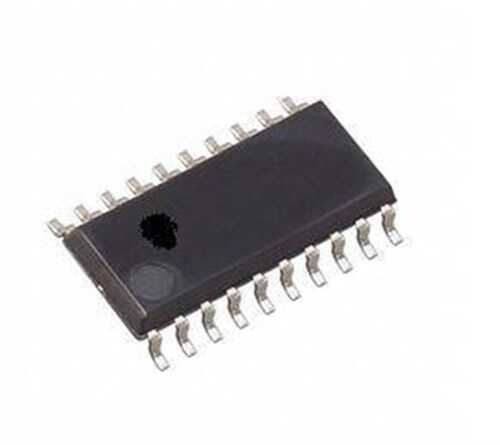

74HC244 SMD-20

74HC244, iki adet bağımsız 4-bit'lik tampon/hat sürücü (buffer/line driver) grubundan oluşan, toplamda sekiz (octal) kanala sahip yüksek hızlı bir CMOS entegresidir. 3-durumlu (3-state) çıkışları sayesinde, veri yolu (bus) uygulamalarında sinyal çakışmalarını önlemek için idealdir. Genellikle SOIC-20 gibi 20 pinli yüzey montajlı (SMD) kılıflarda bulunur.

74HC244 SMD-20'nin Özellikleri ve Avantajları

• İki Bağımsız 4-Bit Sürücü: Her biri kendi çıkış etkinleştirme (Output Enable) pinine sahip iki ayrı 4-bit'lik bölümden oluşur, bu da esnek kontrol sağlar.
• 3-Durumlu Çıkışlar: Çıkışların etkinleştirme pinleri ile HIGH, LOW veya Yüksek Empedans (Hi-Z) durumuna geçirilmesi, bus sistemleri için vazgeçilmezdir.
• Yüksek Çıkış Akımı: Veri yollarını, LED'leri veya diğer kapasitif yükleri sürmek için yeterli akım kapasitesi sunar.
• Non-Inverting (Terslemeyen) Yapı: Giriş sinyalinin mantık seviyesini değiştirmeden çıkışa aktarır.
• SMD-20 Kılıf: Yüzey montaj teknolojisine uygun olan bu kılıf, modern ve kompakt devre kartı tasarımlarında yer tasarrufu sağlar.

Başlıca Kullanım Alanları

• Veri ve Adres Yolu (Bus) Sürücüleri
• Mikrodenetleyici I/O Port Genişletme
• Hafıza ve Çevre Birimi Arayüzleri
li>Sinyal Güçlendirme ve İzolasyonu
• Saat (Clock) Sinyali Dağıtımı

Sık Sorulan Sorular (SSS)

Soru: 74HC244 ile 74HC245 arasındaki fark nedir?
→ 74HC244, tek yönlü bir tampon/sürücüdür. Veri sadece A girişlerinden Y çıkışlarına doğru akar. 74HC245 ise bir 'transceiver' yani çift yönlü bir sürücüdür. Bir yön kontrol pini sayesinde veri A'dan B'ye veya B'den A'ya akabilir. Bu, onu çift yönlü veri yolları için ideal kılar.

Soru: İki ayrı 'Enable' pininin avantajı nedir?
→ İki ayrı etkinleştirme pini (1OE ve 2OE), 8-bit'lik veri yolunu iki ayrı 4-bit'lik (nibble) bölüm olarak kontrol etme esnekliği sunar. Örneğin, 8-bit'lik bir verinin sadece yüksek veya düşük 4 bit'ini yola sürmek istediğinizde bu çok kullanışlıdır.

Veri yolu kontrolü ve sinyal sürüşü gerektiren projelerinizde esneklik ve performans için 74HC244 SMD-20'yi sepetinize ekleyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
