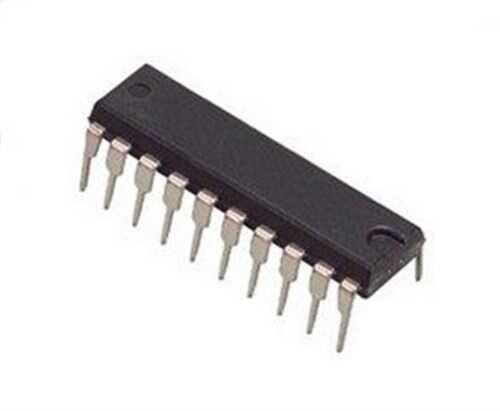

74HC377 DIP-20 - 74HC377N

74HC377, yüksek hızlı CMOS (HC) mantık ailesinin bir üyesi olan, sekizli (octal) D-tipi flip-flop entegresidir. Ortak bir saat (clock) ve saat etkinleştirme (clock enable) girişine sahiptir. Bu entegre, 8-bitlik paralel veriyi depolamak için kullanılan bir register (yazmaç) olarak işlev görür. Saat etkinleştirme pini aktifken, saat sinyalinin yükselen kenarında D girişlerindeki veri Q çıkışlarına aktarılır ve bir sonraki saat palsine kadar orada saklanır.

74HC377 DIP-20 - 74HC377N'nin Özellikleri ve Avantajları

• Sekizli D-Tipi Flip-Flop: Tek bir entegre içerisinde 8-bit veri depolama kapasitesi sunar.
• Saat Etkinleştirme (Clock Enable) Girişi: Veri yükleme işleminin ne zaman yapılacağını kontrol etme imkanı tanır, bu da veri yolu yönetimini kolaylaştırır.
• Yükselen Kenar Tetiklemeli: Veri, saat sinyalinin pozitif (yükselen) kenarında yazmaçlara yüklenir.
• Non-Inverting Çıkışlar: Depolanan veri, D girişlerindeki ile aynı lojik seviyede Q çıkışlarından okunur.
• Veri Kaydı (Register): Mikroişlemci sistemlerinde, veri yollarında veya durum makinelerinde geçici veri depolama için idealdir.
• DIP-20 Kılıf: Prototipleme ve hobi elektroniği için kolay montaj ve kullanım sağlar.

Başlıca Kullanım Alanları

• Veri Yolu Arayüz Yazmaçları (Bus Interface Registers)
• Durum Makineleri (State Machines)
• Paralel Veri Depolama ve Pipeline Mimarileri
• Sayıcı ve Frekans Bölücü Devreleri
• Giriş/Çıkış Port Genişletme

Sık Sorulan Sorular (SSS)

74HC377 ile 74HC374 arasındaki fark nedir?
→ Her ikisi de octal D-tipi flip-flop'tur. Temel fark kontrol mekanizmalarındadır. 74HC374, tri-state çıkışlara sahiptir ve bir Output Enable (OE) pini ile çıkışları kontrol eder. 74HC377 ise tri-state çıkışlara sahip değildir, bunun yerine bir Clock Enable (CE) pini ile saat sinyalini kontrol ederek veri yükleme işlemini yönetir.

'Clock Enable' (Saat Etkinleştirme) pini ne işe yarar?
→ Bu pin, saat (clock) sinyalinin flip-flop'ları tetikleyip tetiklemeyeceğini kontrol eder. Clock Enable pini aktif değilken (genellikle Lojik-1), saat sinyali ne kadar değişirse değişsin flip-flop'ların içeriği değişmez, yani eski veriyi korurlar. Bu, verinin sadece istenilen zamanlarda güncellenmesini sağlar.

Dijital sistemlerinizde 8-bitlik verileri güvenilir bir şekilde kaydetmek ve kontrol etmek için 74HC377'nin register fonksiyonunu kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
