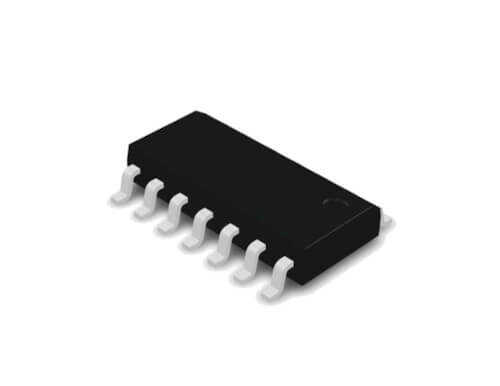

74HC4078 SOP-14 8-Girişli NOR/OR Kapısı

74HC4078, yüksek hızlı CMOS (HC) mantık ailesine ait, tek bir entegre içerisinde 8 girişli bir NOR kapısı sunan çok yönlü bir dijital mantık entegresidir. Çıkışı ters çevrilerek kolayca bir 8 girişli OR kapısı olarak da kullanılabilir. SOP-14 kılıfı ile yüzey montajlı uygulamalar için idealdir ve çok sayıda koşulun tek bir mantıksal çıktıda birleştirilmesi gereken durumlar için mükemmeldir.

74HC4078'in Özellikleri ve Avantajları

• Çoklu Giriş Fonksiyonu: Tek bir kapı ile sekiz farklı dijital sinyalin mantıksal birleşimini sağlar, bu da birden fazla küçük kapı kullanma ihtiyacını ortadan kaldırarak devre karmaşıklığını ve kart alanını azaltır.
• İkili Fonksiyonellik: Doğrudan 8 girişli NOR kapısı olarak veya çıkışına bir evirici (inverter) eklenerek 8 girişli OR kapısı olarak kullanılabilir.
• Düşük Güç Tüketimi: Gelişmiş CMOS teknolojisi sayesinde statik durumda son derece düşük güç tüketir, bu da onu pille çalışan cihazlar için uygun hale getirir.
• Geniş Besleme Gerilimi: 2V ile 6V arasında geniş bir VCC aralığında çalışarak çeşitli sistemlerle uyumluluk gösterir.
• Yüksek Gürültü Bağışıklığı: Standart CMOS mantık kapılarının karakteristik yüksek gürültü bağışıklığına sahiptir.

Başlıca Kullanım Alanları

• Adres çözücü (address decoding) devrelerinde.
• Çok sayıda sensör veya anahtarın durumunu tek bir sinyalde birleştiren mantık devrelerinde.
• Veri yolu (data bus) kontrol mantığında.
• Alarm sistemlerinde, birden fazla koşulun (tüm kapılar kapalı, tüm sensörler aktif vb.) aynı anda doğru olması gerektiğinde.
• Genel amaçlı dijital mantık ve 'glue logic' uygulamalarında.

Sık Sorulan Sorular (SSS)

Soru: NOR kapısı tam olarak nasıl çalışır?
→ Bir NOR (NOT OR - VEYA DEĞİL) kapısının çıkışı, yalnızca tüm girişleri mantıksal '0' (LOW) seviyesindeyken mantıksal '1' (HIGH) olur. Girişlerden herhangi biri veya daha fazlası '1' (HIGH) olduğunda, çıkış '0' (LOW) olur.

Soru: Bu entegreyi nasıl 8 girişli bir OR kapısı yapabilirim?
→ 74HC4078'in çıkışını, 74HC04 gibi bir hex inverter entegresinin girişine bağlayarak kolayca bir OR kapısı elde edebilirsiniz. Bu durumda, girişlerden herhangi biri '1' olduğunda nihai çıkış '1' olacaktır.

Karmaşık mantık koşullarını tek bir entegre ile basitleştirmek için 74HC4078 8-Girişli NOR/OR Kapısını projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
