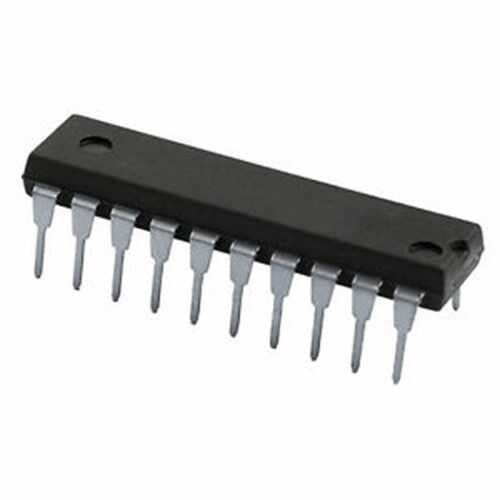

74HC688 DIP-20 - SN74HC688N 8-Bit Büyüklük Karşılaştırıcı

SN74HC688N, iki adet 8-bit'lik kelimeyi (P ve Q) karşılaştırarak aralarındaki eşitlik durumunu bildiren yüksek hızlı bir CMOS 8-bit büyüklük karşılaştırıcısıdır (magnitude comparator). Sadece eşitlik (P=Q) kontrolü yapar ve sonuçları tek bir aktif-düşük çıkış (P=Q) üzerinden verir. DIP-20 kılıfı ile sunulan bu entegre, özellikle adres çözme, dijital kimlik kontrolü ve veri doğrulama gibi, iki veri bloğunun aynı olup olmadığını hızla belirlemeyi gerektiren uygulamalarda yaygın olarak kullanılır.

74HC688'in Özellikleri ve Avantajları

• Hızlı 8-Bit Karşılaştırma: İki adet 8-bitlik veriyi çok düşük gecikme süreleriyle karşılaştırır.
• Basit Eşitlik Çıkışı: P ve Q veri yolları tamamen aynıysa, P=Q çıkışı Düşük (Low) seviyeye çekilir. Farklılarsa, çıkış Yüksek (High) seviyede kalır.
• Kaskad Bağlanabilirlik: Birden fazla 74HC688 entegresini birbirine bağlayarak 16-bit, 24-bit veya daha büyük veri kelimelerini karşılaştırmak mümkündür.
• Enable Girişi: Bir adet aktif-düşük Enable (G) girişi, çıkışı kontrol etmeyi ve entegreyi veri yolu üzerinde izole etmeyi sağlar.
• DIP-20 Kılıf: Prototipleme, eğitim ve through-hole PCB tasarımları için uygun, standart bir kılıf yapısındadır.
• Düşük Güç Tüketimi: Yüksek hızlı çalışmasına rağmen CMOS teknolojisi sayesinde güç verimliliği yüksektir.

Başlıca Kullanım Alanları

• Adres Çözücüler (Address Decoding)
• Mikroişlemci Sistemlerinde Hafıza Eşleştirme
• Veri Doğrulama ve Hata Tespiti
• Kimlik ve Kod Karşılaştırma Devreleri
• Dijital Kilit ve Güvenlik Sistemleri
• Proses Kontrol ve Otomasyon

Sık Sorulan Sorular (SSS)

Bu entegre sadece 'eşit' durumunu mu kontrol eder? 'Büyük' veya 'küçük' durumunu kontrol edebilir mi?
→ Hayır, 74HC688 sadece bir 'eşitlik karşılaştırıcısıdır' (identity comparator). Sadece iki sayının birbirine eşit olup olmadığını söyler. Büyüklük (A>B veya A

16-bit'lik iki sayıyı karşılaştırmak için bu entegre nasıl kullanılır?
→ İki adet 74HC688 kullanılır. İlk entegre, sayıların düşük anlamlı 8 bitini (LSB), ikinci entegre ise yüksek anlamlı 8 bitini (MSB) karşılaştırır. İlk entegrenin P=Q çıkışı, ikinci entegrenin Enable (G) girişine bağlanır. Bu sayede, sadece tüm 16 bit eşleştiğinde nihai çıkış aktif olur.

Veri yolu adresleme ve veri doğrulama işlemlerinizi hızlandırmak için 74HC688 8-Bit Karşılaştırıcıyı şimdi deneyin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı elektriksel karakteristikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
