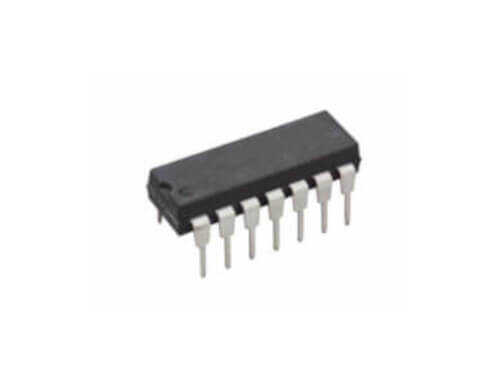

74HCT11 DIP-14 - 74HCT11N Üçlü 3-Girişli VE (AND) Kapısı

Dijital elektronik devrelerinin temel yapı taşlarından biri olan 74HCT11N, tek bir entegre içerisinde üç adet bağımsız 3-girişli VE (AND) mantık kapısı barındırır. HCT serisi olması, girişlerinin hem CMOS hem de daha eski TTL lojik seviyeleriyle tam uyumlu olmasını sağlar. Bu özellik, farklı lojik ailelerini bir arada kullanan karmaşık sistemlerde güvenilir bir arayüzleme imkanı sunar.

74HCT11 DIP-14'nin Özellikleri ve Avantajları

• Üçlü VE Kapısı: Tek pakette üç adet bağımsız 3-girişli AND kapısı içererek devre kartında yer tasarrufu sağlar.
• TTL Uyumlu Girişler: 'T' harfi, girişlerin 5V TTL (Transistor-Transistor Logic) sinyal seviyeleriyle doğrudan çalışabildiğini belirtir, bu da eski ve yeni teknolojileri birleştirmeyi kolaylaştırır.
• Düşük Güç Tüketimi: Gelişmiş CMOS teknolojisi sayesinde statik durumda çok düşük güç tüketir.
• Geniş Çalışma Voltajı: Genellikle 4.5V ile 5.5V arasında kararlı bir şekilde çalışır.
• Standart DIP-14 Paket: Prototipleme ve eğitim amaçlı kullanımlar için ideal olan, lehimlemesi kolay standart DIP kılıfındadır.

Başlıca Kullanım Alanları

• Temel dijital mantık ve kombinasyonel devre uygulamaları
• Adres çözücü (address decoder) devreleri
• Veri seçme ve sinyal yetkilendirme (gating) işlemleri
• Osilatörler ve zamanlama devreleri
• Eğitim amaçlı elektronik deney setleri

Sık Sorulan Sorular (SSS)

Soru: 74HCT ve 74HC serisi arasındaki temel fark nedir?
→ Cevap: Her ikisi de yüksek hızlı CMOS teknolojisine sahiptir, ancak temel fark giriş voltaj seviyelerindedir. 74HCT serisi, girişlerinin TTL lojik seviyeleriyle uyumlu olması için özel olarak tasarlanmıştır. 74HC serisi ise standart CMOS giriş seviyeleriyle çalışır. Eğer devrenizde bir TTL çipinden bir CMOS çipine sinyal gönderiyorsanız, 74HCT serisini kullanmak en güvenli yoldur.

Soru: Bir VE (AND) kapısı nasıl çalışır?
→ Cevap: Bir VE (AND) kapısı, mantıksal çarpma işlemi yapar. Çıkışın '1' (YÜKSEK) olabilmesi için TÜM girişlerinin aynı anda '1' (YÜKSEK) olması gerekir. Girişlerden herhangi biri '0' (DÜŞÜK) ise, çıkış da '0' (DÜŞÜK) olur.

Temel dijital mantık işlemlerini güvenilir bir şekilde gerçekleştirmek için 74HCT11N ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
