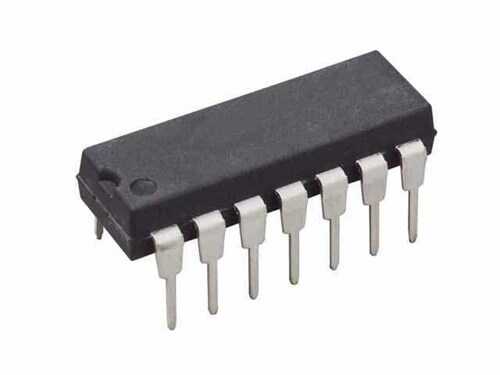

74HCT126N DIP-14

74HCT126N, içerisinde dört adet bağımsız tampon kapısı (buffer gate) bulunan ve üç durumlu (3-state) çıkışlara sahip bir entegredir. Her kapının kendi bağımsız aktif-yüksek (active-high) çıkış etkinleştirme (OE) kontrolü vardır. TTL uyumlu girişleri (HCT) sayesinde 5V'luk TTL sistemleri ile CMOS sistemleri arasında mükemmel bir arayüz sağlar. Standart DIP-14 kılıfı ile prototipleme için son derece uygundur.

74HCT126N DIP-14'ün Özellikleri ve Avantajları

• Dört Bağımsız Tampon: Tek çipte, ayrı ayrı kontrol edilebilen dört adet buffer kanalı sunar.
• Bireysel Etkinleştirme: Her tamponun kendi 'Output Enable' (OE) pini vardır, bu da esnek kontrol imkanı tanır.
• TTL Uyumlu Girişler: 5V TTL mantık seviyelerini güvenilir bir şekilde okuyabilir, bu da onu karma mantık seviyeli sistemler için ideal kılar.
• Üç Durumlu Çıkışlar: Çıkışlar, veri yolu (bus) uygulamaları için gerekli olan yüksek empedans durumuna geçirilebilir.
• Yüksek Sürücü Kapasitesi: Standart CMOS çıkışlarına göre daha yüksek akım sürme kapasitesine sahiptir, bu da uzun hatları veya birden fazla girişi sürmek için uygundur.
• DIP-14 Kılıf: Breadboard ve delikli kartlarla kolayca kullanılabilir.

Başlıca Kullanım Alanları

• Veri yolu sürücüleri ve ayırıcıları (bus drivers/isolators)
• TTL'den CMOS'a mantık seviye dönüştürme
• Adres kod çözücüleri (Address decoders)
• Saat sinyali (clock) tamponlama ve dağıtma
• Genel amaçlı sinyal güçlendirme ve izolasyon
• I/O port genişletme

Sık Sorulan Sorular (SSS)

74HCT126 ile 74HCT125 arasındaki fark nedir?
→ Her ikisi de dörtlü üç durumlu tamponlardır, ancak temel fark 'Output Enable' (OE) pinlerinin mantık seviyesidir. 74HCT126'da OE pini 'aktif-yüksek' (active-high) çalışır, yani çıkışı etkinleştirmek için OE pinine lojik 1 uygulanmalıdır. 74HCT125'te ise OE pini 'aktif-düşük' (active-low) çalışır.

Bu entegre bir sinyali tersler mi?
→ Hayır, 74HCT126N bir 'non-inverting buffer' yani terslemeyen tampondur. Girişteki lojik seviye ne ise, çıkışta da aynı seviye görülür (OE pini aktif olduğunda).

TTL ve CMOS sistemler arasında köprü kurmak ve veri yollarını kontrol etmek için 74HCT126N DIP-14'ü projelerinize dahil edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar, pin bağlantıları ve elektriksel karakteristikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
