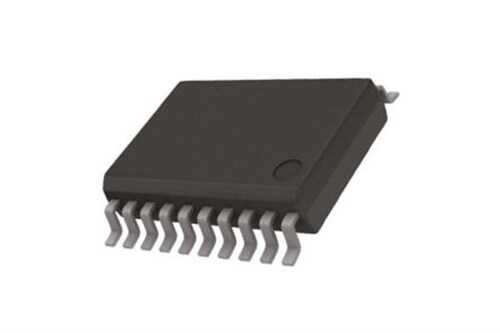

74HCT240D SOP-20

74HCT240D, içerisinde iki adet 4-bit'lik, toplamda sekiz adet evirici (inverting) tampon/hat sürücüsü (buffer/line driver) barındıran yüksek hızlı bir CMOS entegresidir. Bu entegrenin en önemli özelliklerinden biri 3-durumlu (3-state) çıkışlara sahip olmasıdır. Bu sayede çıkışlar sadece Lojik-1 veya Lojik-0 olmakla kalmaz, aynı zamanda yüksek empedans (High-Z) durumuna da geçirilebilir. Bu özellik, onu mikroişlemci tabanlı sistemlerdeki veri yolları (data bus) gibi paylaşımlı hatlar için ideal kılar. SOP-20 kılıfı, yoğun PCB tasarımlarında kullanılır.

74HCT240D SOP-20'nin Özellikleri ve Avantajları

• Sekizli Evirici Tampon: Tek bir çipte sekiz adet güçlü hat sürücüsü sunar. Çıkışlar, girişlerin terslenmiş halidir.
• 3-Durumlu Çıkışlar: Her bir 4-bitlik grup, ayrı bir Çıkış Etkinleştirme (Output Enable, OE) pini ile kontrol edilir. OE pini pasif olduğunda çıkışlar yüksek empedans durumuna geçer ve veri yolunu serbest bırakır.
• Yüksek Sürüş Kapasitesi: Veri yolları, uzun kablolar veya çok sayıda mantık kapısı gibi ağır yükleri sürebilme yeteneğine sahiptir.
• HCT Ailesi Uyumluluğu: HCT (High-speed CMOS with TTL-compatible inputs) serisi, TTL mantık seviyeleriyle doğrudan uyumlu girişlere sahiptir, bu da eski TTL ve modern CMOS devreleri arasında kolay entegrasyon sağlar.
• Geniş Kapsamlı Uygulama Alanı: Veri yolu arayüzleri, bellek adres sürücüleri ve tampon bellekler gibi birçok alanda kullanılabilir.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Veri Yolu (Data Bus) Sürücüleri
• Bellek ve Çevre Birimi Adres Çözücüler
• Sinyal Dağıtımı ve Fan-out Artırımı
• Veri Yolu Alıcı-Vericileri (Transceivers)
• Lojik Seviye Tamponlama ve Tersleme

Sık Sorulan Sorular (SSS)

Soru: '3-Durumlu' (3-State) çıkış ne anlama gelir ve ne zaman gereklidir?
→ Cevap: 3-durumlu bir çıkış, normal Lojik-1 (Yüksek) ve Lojik-0 (Düşük) durumlarına ek olarak üçüncü bir duruma, yani Yüksek Empedans (High-Z) durumuna sahiptir. Bu durumda çıkış, devreden elektriksel olarak 'bağlantısı kesilmiş' gibi davranır. Birden fazla cihazın aynı veri hattını (bus) paylaştığı sistemlerde, sadece bir cihazın hattı sürmesine izin vermek ve diğerlerinin hatta müdahale etmesini önlemek için bu özellik zorunludur.

Soru: 74HC240 ile 74HCT240 arasındaki fark nedir?
→ Cevap: Temel fark giriş seviyelerindedir. 74HC serisi standart CMOS giriş seviyeleriyle çalışırken, 'T' harfi içeren 74HCT serisi, eski 5V TTL mantık devrelerinin çıkış seviyeleriyle uyumlu olacak şekilde tasarlanmış girişlere sahiptir. Bu, 5V TTL tabanlı bir sistemden gelen sinyalleri güvenilir bir şekilde okumasını sağlar.

Veri yolu (bus) tabanlı tasarımlarınızda güvenilir sürüş ve kontrol için 74HCT240D evirici tampon entegresini seçin!

Not: Bu sayfadaki bilgiler yalnızca tanıtım amaçlıdır. Teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
