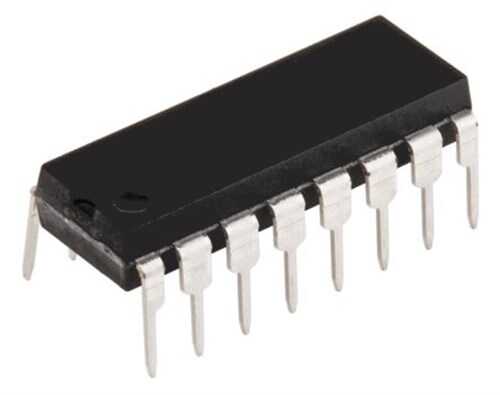

74HCT4511N - 74HCT4511 DIP-16 BCD'den 7-Segmente Sürücü

74HCT4511N, dijital gösterge uygulamalarının vazgeçilmez bir parçası olan, yüksek performanslı bir BCD'den 7-segmente mandal/kod çözücü/sürücü entegresidir. 4-bitlik bir BCD (Binary-Coded Decimal) kodunu alarak, bunu ortak katot (common cathode) bir 7-segment LED ekranı sürmek için gereken çıkışlara dönüştürür. Entegre içerisindeki mandal (latch) özelliği, BCD verisi değişse bile ekranın son değeri göstermeye devam etmesini sağlar. TTL uyumlu girişleri sayesinde çeşitli mantık aileleriyle kolayca entegre olur ve DIP-16 kılıfı prototipleme için idealdir.

74HCT4511N'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: Tek çipte mandal (latch), BCD kod çözücü (decoder) ve yüksek akımlı sürücü (driver) fonksiyonlarını birleştirir.
• Yüksek Çıkış Akımı: Çıkış pinleri, harici bir sürücüye ihtiyaç duymadan 7-segment LED'leri doğrudan sürebilir.
• Dahili Mandal (Latch): Latch Enable (LE) pini sayesinde göstergedeki sayıyı dondurma imkanı sunar, bu da multiplexing uygulamalarını kolaylaştırır.
• Test Fonksiyonları: Lamba Testi (LT) girişi tüm segmentleri yakarak ekranın sağlamlığını kontrol etmeyi, Blanking Input (BI) ise ekranı söndürmeyi sağlar.
• TTL Seviye Uyumu: HCT serisi olması, 5V TTL ve CMOS sistemlerle sorunsuz çalışmasını garantiler.
• Kolay Kullanım: Standart DIP-16 kılıfı ile breadboard ve eğitim setlerinde kullanımı çok pratiktir.

Başlıca Kullanım Alanları

• Dijital Saatler, Kronometreler ve Sayaçlar
• Voltmetreler, Ampermetreler ve Diğer Ölçüm Cihazları
• Endüstriyel Kontrol Panelleri ve Göstergeler
• Skorboard ve Bilgilendirme Ekranları
• Asansör ve Makine Durum Göstergeleri
• Mikrodenetleyici Projelerinde Sayısal Çıkış Birimi

Sık Sorulan Sorular (SSS)

Bu entegre ortak anot (common anode) 7-segment ekranlarla çalışır mı?
→ Hayır, 74HCT4511 özellikle ortak katot (common cathode) 7-segment ekranlar için tasarlanmıştır. Ortak anot ekranlar için genellikle 74HC4543 gibi farklı bir entegre kullanılır.

Mandal (Latch) özelliği ne zaman kullanışlıdır?
→ Çoklu haneli bir ekranı tek bir mikrodenetleyici ile sürerken (multiplexing), bir haneye veriyi gönderip mandallayabilir ve ardından diğer haneye veri gönderirken ilk hanenin sabit kalmasını sağlayabilirsiniz. Bu, pin sayısından büyük tasarruf sağlar.

7-segment gösterge projelerinizi 74HCT4511N'nin gücü ve kolaylığı ile hayata geçirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgi için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
