74HCT540 DIP-20 Octal Inverting Buffer/Line Driver

Veri yollarında sinyal bütünlüğünü korumak ve yüksek akım gerektiren yükleri sürmek için tasarlanmış olan 74HCT540, 8-bit (octal) tersleyen bir tampon (buffer) ve hat sürücüsüdür. Bu entegre, üç durumlu (3-state) çıkışları sayesinde birden fazla cihazın aynı veri yolunu (bus) paylaşmasına olanak tanır. HCT teknolojisi, 5V TTL sistemleriyle uyumluluğu garanti ederken, yüksek çıkış akımı kapasitesiyle bus driver uygulamaları için idealdir.

74HCT540 DIP-20'nin Özellikleri ve Avantajları

• Octal (8-Bit) Yapı: Sekiz adet buffer/driver'ı tek bir pakette sunarak 8-bitlik veri yolları için kompakt bir çözüm sağlar.
• Tersleyen (Inverting) Çıkışlar: Girişe uygulanan mantık seviyesinin tersini çıkışa verir (Giriş HIGH ise Çıkış LOW olur).
• Üç Durumlu (Tri-State) Çıkışlar: Çıkışlar HIGH, LOW veya yüksek empedans (High-Z) durumunda olabilir. Yüksek empedans modu, entegrenin veri yolundan elektriksel olarak ayrılmasını sağlar.
• Yüksek Sürücü Kapasitesi: Standart mantık kapılarına göre çok daha yüksek akım sağlama (source) ve çekme (sink) kapasitesine sahiptir, bu da uzun hatları veya çoklu yükleri sürmek için idealdir.

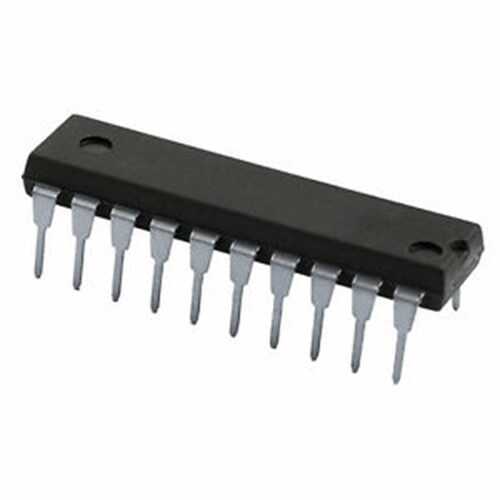

• Kasa Tipi: 20 pinli standart DIP-20 kılıfı ile breadboard'larda ve delikli kartlarda rahatlıkla kullanılabilir.

Başlıca Kullanım Alanları

• Mikroişlemci ve bellek sistemlerinde adres ve veri yollarını sürmek
• Farklı devre blokları arasında sinyal izolasyonu ve güçlendirme
• LED göstergeler veya diğer yüksek akım gerektiren yüklerin kontrolü
• Veri yolu (bus) tabanlı sistemlerde veri çakışmasını önlemek
• Saat (clock) sinyallerinin dağıtımı ve güçlendirilmesi

Sık Sorulan Sorular (SSS)

'Üç Durumlu (Tri-State)' çıkış ne anlama gelir?
→ Üç durumlu çıkış, normal mantık seviyeleri olan HIGH (1) ve LOW (0) durumlarına ek olarak üçüncü bir 'yüksek empedans' (High-Z) durumuna sahip olabilir. Bu modda çıkış, devrenin geri kalanından etkin bir şekilde kopmuş gibi davranır ve veri yolunu diğer cihazların kullanmasına izin verir.

74HCT540 ile 74HCT541 arasındaki fark nedir?
→ Her ikisi de octal buffer/line driver'dır. Temel fark, 74HCT540'ın tersleyen (inverting), 74HCT541'in ise terslemeyen (non-inverting) olmasıdır. Yani 74HCT541, girişteki mantık seviyesini değiştirmeden çıkışa aktarır.

Veri yolu (bus) tabanlı tasarımlarınızda sinyal gücünü ve kontrolü 74HCT540 ile sağlayarak sistem performansınızı artırın!

Not: Bu sayfadaki bilgiler, ürün hakkında genel bir fikir vermek amacıyla oluşturulmuştur. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
