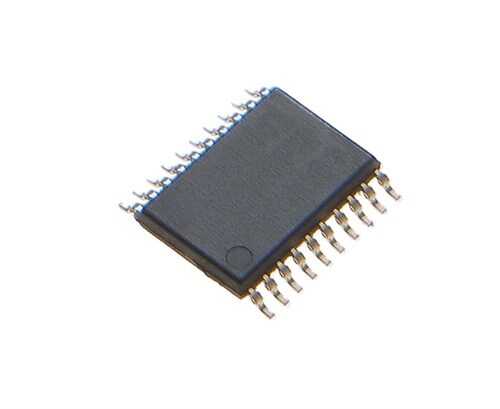

74HCT541PW TSSOP-20 Sekizli Buffer/Line Driver (3-State)

74HCT541PW, sekiz adet terslemeyen (non-inverting) tampon/hat sürücü içeren, TTL uyumlu girişlere sahip yüksek hızlı bir CMOS entegresidir. Bu entegre, bir mikrodenetleyici veya zayıf bir çıkış kaynağından gelen sinyalleri güçlendirerek veri yollarını (bus), uzun hatları veya yüksek kapasitif yükleri sürmek için tasarlanmıştır. 3-durumlu (3-state) çıkışları, veri yolu tabanlı sistemlerde kullanım için idealdir. TSSOP-20 kılıfı, son derece kompakt ve yerden tasarruf gerektiren yüzey montajlı (SMD) tasarımlar için mükemmeldir.

74HCT541PW'nin Özellikleri ve Avantajları

• Yüksek Sürücü Kapasitesi: 8 adet tampon, standart mantık çıkışlarından çok daha yüksek akım sağlayarak veri yolu (bus) gibi ağır yükleri sürebilir.
• TTL Uyumlu Girişler: 5V'luk sistemlerde, 74LS serisi gibi TTL cihazlarından gelen sinyallerle doğrudan ve güvenilir bir şekilde çalışır.
• 3-State Çıkışlar: İki adet çıkış etkinleştirme (OE1, OE2) pini sayesinde, tüm çıkışlar aynı anda yüksek empedans (High-Z) durumuna geçirilebilir, böylece entegre veri yolundan izole edilebilir.
• Terslemeyen Mantık: Girişteki veri, çıkışta mantıksal olarak değişmeden, sadece güçlendirilmiş olarak görünür.
• Optimize Edilmiş Pin Yapısı: Giriş pinleri bir tarafta, çıkış pinleri ise tam karşı tarafta yer alır. Bu pin düzeni, PCB üzerinde veri yollarının yerleşimini basitleştirir.
• Ultra Kompakt TSSOP Kılıf: TSSOP-20 paketi, SOIC paketlerine göre daha az alan kaplar ve modern, yoğun tasarımlar için idealdir.

Başlıca Kullanım Alanları

• Veri Yolu Sürücüleri (Data Bus Drivers)
• Adres Sürücüleri (Address Drivers)
• Bellek ve Çevre Birimi Arayüzleri
• Saat Sinyali Dağıtımı ve Güçlendirme (Clock Buffering)
• Genel Amaçlı Sinyal Güçlendirme

Sık Sorulan Sorular (SSS)

Soru: 74HCT541 ile 74HCT244 arasındaki fark nedir?
→ Cevap: Her ikisi de sekizli, 3-state tamponlardır ve elektriksel olarak çok benzerdirler. Temel fark pin yerleşimindedir. 74HCT541, tüm girişlerin bir tarafta ve tüm çıkışların karşı tarafta olduğu 'flow-through' pin yapısına sahiptir. 74HCT244 ise giriş ve çıkış pinlerinin aynı tarafta gruplandığı bir yapıya sahiptir. PCB düzeninize hangisi daha uygunsa onu tercih edebilirsiniz.

Soru: Bu entegreyi bir LED sürücü olarak kullanabilir miyim?
→ Cevap: Evet, 74HCT541'in yüksek akım kapasitesi, birden fazla LED'i (uygun akım sınırlama dirençleriyle) doğrudan sürmek için yeterlidir. Bir mikrodenetleyicinin zayıf pinlerini korumak ve LED'lerin parlak bir şekilde yanmasını sağlamak için mükemmel bir tampondur.

Veri yollarınızda sinyal bütünlüğünü korumak ve güçlü bir sürüş sağlamak için 74HCT541PW TSSOP-20, kompakt ve yüksek performanslı bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
