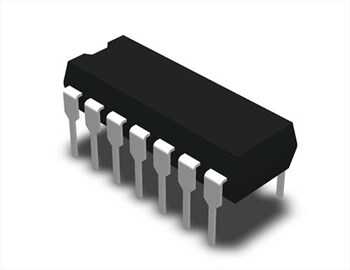

74LS03 DIP-14 Quad 2-Input NAND Gate (Open Collector)

Standart dijital mantık devrelerinin ötesine geçerek esnek uygulamalara imkan tanıyan 74LS03, içerisinde dört adet bağımsız 2-girişli VE-DEĞİL (NAND) kapısı barındıran bir entegredir. Bu entegrenin en belirgin özelliği, açık kollektör (open collector) çıkışlara sahip olmasıdır. Bu yapı, birden fazla çıkışı birbirine bağlayarak 'wired-AND' mantığı oluşturmaya ve farklı voltaj seviyelerindeki yükleri sürmeye olanak tanır. LS (Low-power Schottky) teknolojisi, hız ve güç tüketimi arasında iyi bir denge sunar.

74LS03 DIP-14'ün Özellikleri ve Avantajları

• Açık Kollektör Çıkışlar: Çıkışlar, harici bir pull-up direncine ihtiyaç duyar. Bu sayede farklı voltaj seviyeleriyle (örneğin 5V'luk entegre ile 12V'luk bir röleyi sürmek) çalışabilir.
• Wired-AND Mantığı: Birden fazla 74LS03 çıkışı, tek bir pull-up direnci ile birbirine bağlanabilir. Bu durumda, tüm çıkışlar HIGH (pasif) olmadıkça hat LOW seviyesinde kalır, bu da ek bir AND kapısı kullanmadan mantıksal VE işlemi yapmayı sağlar.
• Dörtlü Kapı Yapısı: Tek bir DIP-14 paketinde dört adet bağımsız NAND kapısı sunarak yerden tasarruf sağlar.
• LS Teknolojisi: Düşük güç tüketimi ve yeterli hız kombinasyonu ile genel amaçlı dijital mantık uygulamaları için idealdir.
• Kasa Tipi: Prototipleme ve eğitim amaçlı kullanımlar için uygun, standart DIP-14 kılıfındadır.

Başlıca Kullanım Alanları

• Seviye dönüştürücü (level shifter) devreleri
• LED, lamba ve röle gibi standart TTL çıkış akımından daha fazlasını gerektiren yüklerin sürülmesi
• Veri yolu (bus) sistemlerinde 'wired-AND' ve 'wired-OR' mantığı oluşturma
• Osülatör ve zamanlama devreleri
• Temel dijital mantık kapısı uygulamaları

Sık Sorulan Sorular (SSS)

'Açık Kollektör' ne demektir ve neden pull-up direncine ihtiyaç duyar?
→ Açık kollektör çıkışta, çıkış transistörünün kollektör ucu entegre pini olarak dışarı verilir ve VCC'ye bağlı değildir. Bu nedenle, çıkışın HIGH seviyesine ulaşabilmesi için harici bir dirençle (pull-up) bir gerilim kaynağına (VCC veya başka bir voltaj) bağlanması gerekir. Bu yapı, esneklik sağlar.

74LS03 ile 74LS00 arasındaki fark nedir?
→ Her ikisi de Quad 2-Input NAND kapısıdır. Temel fark çıkış yapısındadır. 74LS00, standart bir 'totem-pole' çıkışa sahiptir ve HIGH veya LOW seviyelerini aktif olarak sürer. 74LS03 ise 'açık kollektör' çıkışa sahiptir ve sadece LOW seviyesini aktif olarak sürebilir; HIGH seviyesi için harici bir pull-up direncine bağımlıdır.

Farklı voltaj seviyeleriyle çalışmanız gereken veya 'wired-AND' mantığı kurmak istediğiniz projeleriniz için 74LS03'ün esnekliğinden faydalanın!

Not: Bu sayfadaki bilgiler, ürün hakkında genel bir fikir vermek amacıyla oluşturulmuştur. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
