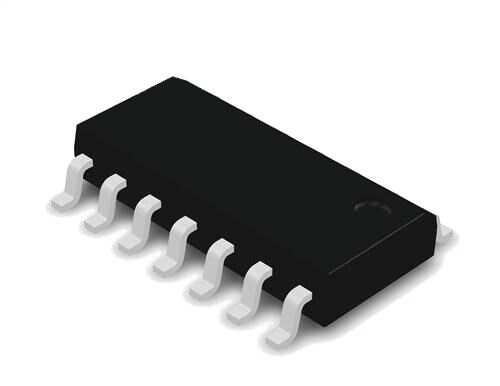

74LS07 SOIC-14 - SN74LS07NSR

74LS07 SOIC-14, içerisinde altı adet açık kolektörlü (open-collector) tampon (buffer) barındıran bir TTL mantık entegresidir. Bir tampon, girişteki mantık seviyesini (HIGH veya LOW) değiştirmeden çıkışa aktarır ancak daha yüksek akım sürme kapasitesi sağlar. Bu entegrenin en önemli özelliği, 30V'a kadar olan yüksek voltajları anahtarlayabilen açık kolektörlü çıkışlarıdır. SN74LS07NSR, Texas Instruments tarafından üretilen yüzey montajlı (SOIC) versiyonunu ifade eder.

74LS07 SOIC-14'nin Özellikleri ve Avantajları

• Altı Adet Tampon/Sürücü: Tek bir çipte altı adet bağımsız, evirici olmayan (non-inverting) sürücü devresi içerir.
• Açık Kolektörlü Çıkışlar: Çıkışlar, harici bir pull-up direnci ile daha yüksek bir voltaj kaynağına bağlanabilir. Bu, entegrenin kendi VCC'sinden daha yüksek voltajlı yükleri (örn. 12V röle, lamba) sürmesini sağlar.
• Yüksek Voltaj Kapasitesi: Çıkışlar kapalı (OFF) durumdayken 30V'a kadar olan gerilimlere dayanabilir.
• Yüksek Akım Sürme: Standart TTL kapılarına göre daha yüksek akım (sink current) kapasitesine sahiptir, bu da LED'leri veya küçük röleleri doğrudan sürmek için uygundur.
• SOIC-14 Kılıf: Modern, yüzey montajlı tasarımlar için kompakt bir çözüm sunar.

Başlıca Kullanım Alanları

• Mantık Seviyesi Yükseltme (Level Shifting)
• Lamba, LED ve Röle Sürücü Devreleri
• Veri Yolu (Bus) Sürücüsü ve Alıcısı
• Kablolu-AND (Wired-AND) Mantık Uygulamaları
• Endüstriyel Kontrol Arayüzleri

Sık Sorulan Sorular (SSS)

Açık kolektörlü (open-collector) çıkış nedir ve neden pull-up direncine ihtiyaç duyar?
→ Açık kolektörlü çıkış, çıkış transistörünün kolektörünün entegre içinde herhangi bir yere bağlı olmamasıdır. Bu yapı, çıkışı sadece LOW (toprağa çekme) durumuna getirebilir. Çıkışın HIGH olabilmesi için harici bir pull-up direnci ile pozitif bir gerilim kaynağına (VCC veya daha yüksek bir voltaj) bağlanması gerekir. Bu esneklik, farklı voltaj seviyeleri arasında arayüz oluşturmayı sağlar.

Bu entegre ile 12V'luk bir röleyi nasıl sürebilirim?
→ Rölenin bir bobin ucunu 12V kaynağına bağlayın. Diğer bobin ucunu 74LS07'nin bir çıkış pinine bağlayın. Entegrenin ilgili giriş pinine mikrodenetleyiciden HIGH sinyali verdiğinizde, çıkış transistörü iletime geçerek röle bobinini toprağa çeker ve röle aktif olur. Unutmayın, entegrenin VCC pini hala 5V ile beslenmelidir.

Düşük voltajlı mantık devreleri ile yüksek voltajlı yükleri kontrol etmek için 74LS07 ideal bir arayüz çözümüdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
