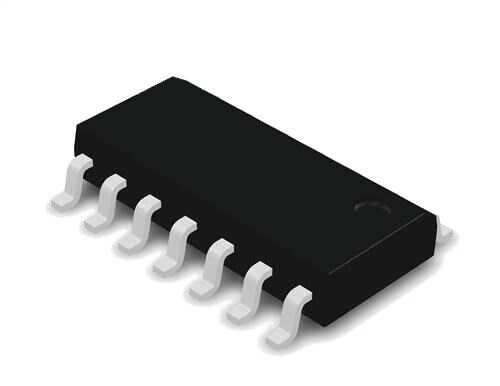

74LS09 SOIC-14 Quad 2-Input AND Gate (Open Collector)

Standart VE kapılarının ötesinde bir esneklik sunan 74LS09, içerisinde dört adet bağımsız 2-girişli VE (AND) kapısı bulunan bir dijital mantık entegresidir. Bu entegreyi benzerlerinden ayıran en önemli özelliği, açık kollektör (open collector) çıkış yapısına sahip olmasıdır. Bu yapı, birden çok çıkışın tek bir hatta bağlanarak ek bir kapı olmadan 'wired-AND' mantığı oluşturulmasına ve farklı voltaj seviyeleriyle arabirim kurulmasına olanak tanır. Yüzey montaj SOIC-14 kılıfı, modern ve kompakt PCB tasarımları için idealdir.

74LS09 SOIC-14'ün Özellikleri ve Avantajları

• Açık Kollektör Çıkışlar: Harici bir pull-up direnci kullanarak, mantık devresinin VCC'sinden farklı bir voltaj seviyesine (daha yüksek veya daha düşük) sahip yükleri sürebilme imkanı sunar.
• Dörtlü VE Kapısı: Tek bir pakette dört adet bağımsız AND kapısı barındırarak devre karmaşıklığını ve kart alanını azaltır.
• Wired-Logic Yeteneği: Birden fazla açık kollektör çıkışı, ortak bir pull-up direnci ile birleştirilerek kolayca mantıksal fonksiyonlar (wired-AND) oluşturulabilir.
• LS Teknolojisi: Düşük güç tüketimi ve iyi anahtarlama hızı kombinasyonu ile güvenilir bir performans sunar.
• Kasa Tipi: Kompakt ve otomatik montaja uygun yüzey montaj (SMD) SOIC-14 kılıfındadır.

Başlıca Kullanım Alanları

• Farklı voltaj seviyeleri arasında mantıksal arabirim oluşturma
• Veri yolu (bus) sistemlerinde ve paylaşımlı hatlarda
• Koşullu sinyal kontrolü ve mantık devreleri
• LED veya diğer düşük akımlı göstergelerin sürülmesi
• Genel amaçlı dijital mantık uygulamaları

Sık Sorulan Sorular (SSS)

74LS09 ile 74LS08 arasındaki fark nedir?
→ Her ikisi de Quad 2-Input AND kapısıdır. Temel fark çıkış yapılarındadır. 74LS08, standart 'totem-pole' çıkışa sahiptir ve çıkışlarını aktif olarak HIGH veya LOW seviyesine sürer. 74LS09 ise 'açık kollektör' çıkışa sahiptir ve sadece LOW seviyesini aktif olarak sürebilir, HIGH seviyesi için harici bir pull-up direncine ihtiyaç duyar. Bu da 74LS09'u daha esnek kılar.

'Wired-AND' mantığı tam olarak nedir?
→ Açık kollektör (veya açık drenaj) çıkışları olan kapıların çıkışlarını birbirine bağlayarak oluşturulan bir mantık yapısıdır. Bu bağlantıda, bağlı olan çıkışlardan herhangi biri LOW (0) olduğunda, ortak hat da LOW olur. Hattın HIGH (1) olabilmesi için bağlı olan TÜM çıkışların pasif (yüksek empedans) durumda olması gerekir. Bu, ek bir AND kapısı kullanmadan bir VE işlemi gerçekleştirir.

Kompakt tasarımlarınızda mantıksal kontrol ve voltaj seviyesi uyumluluğu için 74LS09 SOIC-14'ün esnekliğinden faydalanın!

Not: Bu sayfadaki bilgiler, ürün hakkında genel bir fikir vermek amacıyla oluşturulmuştur. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
