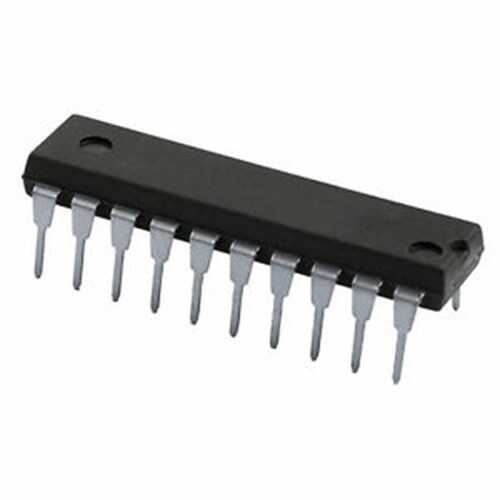

74LS240 DIP-20

74LS240, dijital elektronik devrelerde yaygın olarak kullanılan, yüksek performanslı bir oktal tampon/sürücü (octal buffer/driver) entegresidir. Bu entegre, özellikle veri yollarını (data bus) sürmek için tasarlanmış olup, tersleyen (inverting) ve 3 durumlu (3-state) çıkışlara sahiptir. DIP-20 kılıf yapısı sayesinde breadboard ve delikli pertinaks üzerinde prototipleme için idealdir.

74LS240 DIP-20'nin Özellikleri ve Avantajları

• Oktal Yapı: Tek bir çip içerisinde 8 adet tersleyen tampon barındırır, bu da devre tasarımlarında yer tasarrufu sağlar.
• 3 Durumlu Çıkışlar: Çıkışlar Yüksek (High), Düşük (Low) ve Yüksek Empedans (High-Z) durumlarına getirilebilir. Bu özellik, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır.
• Yüksek Akım Kapasitesi: Veri yolu gibi yüksek kapasitif yüklere sahip hatları sürebilmek için tasarlanmış yüksek çıkış akımı kapasitesine sahiptir.
• Tersleyen (Inverting) Fonksiyon: Giriş sinyalinin mantıksal tersini çıkışa verir (Giriş 1 ise Çıkış 0 olur).
• DIP-20 Kılıf: Kolay lehimlenebilir ve prototip devrelerde rahatlıkla kullanılabilir standart kılıf yapısındadır.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde adres ve veri yolu tamponlama (bus buffering).
• Bellek ve çevresel birim sürücü devreleri.
• Yüksek fan-out gerektiren mantık kapısı uygulamaları.
• Çift yönlü veri yolu (bi-directional bus) sistemleri.
• Saat sinyali (clock signal) dağıtım devreleri.

Sık Sorulan Sorular (SSS)

74LS240 ile 74LS244 arasındaki temel fark nedir?
→ Her ikisi de oktal tampon/sürücüdür. Temel fark, 74LS240'ın tersleyen (inverting), 74LS244'ün ise terslemeyen (non-inverting) çıkışlara sahip olmasıdır. Yani 74LS244, girişteki sinyali değiştirmeden çıkışa aktarır.

'3 durumlu çıkış' (3-state output) ne anlama gelir?
→ 3 durumlu çıkış, standart mantıksal 1 (High) ve 0 (Low) durumlarına ek olarak, Yüksek Empedans (High-Z) adı verilen üçüncü bir duruma sahip olmasıdır. Yüksek empedans modunda çıkış, devreden elektriksel olarak izole edilmiş gibi davranır ve veri yolunu serbest bırakır.

Veri yolu (bus) uygulamalarınızda güvenilir bir sürücüye mi ihtiyacınız var? 74LS240 DIP-20, performansı ve esnekliği ile projeleriniz için mükemmel bir seçimdir.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
