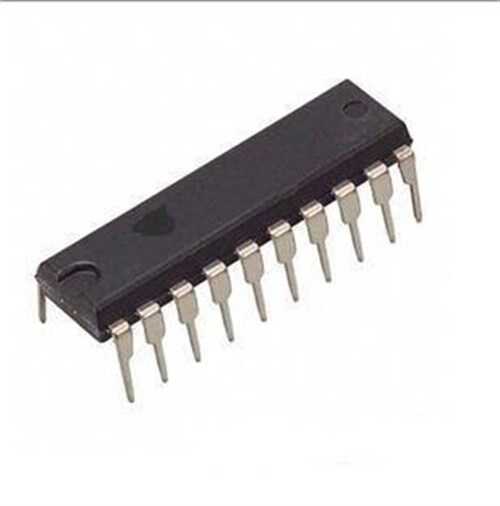

74LS242 DIP-20 Quad Bus Transceiver (Inverting, 3-State)

74LS242, iki yönlü ve asenkron veri haberleşmesi için tasarlanmış, dörtlü bir veri yolu alıcı-verici (quad bus transceiver) entegresidir. Temel görevi, iki farklı veri yolu arasında veri akışını her iki yönde de kontrol etmektir. Bu entegrenin çıkışları 3-durumlu (3-state) ve tersleyen (inverting) yapıdadır. 74LS242, bir veri yolundan aldığı sinyali tersleyerek diğer yola iletir. TTL (LS) teknolojisi ve DIP-20 kılıfı ile özellikle mikroişlemci tabanlı sistemlerde veri yolu yönetimi için kullanılır.

74LS242'nin Özellikleri ve Avantajları

• Çift Yönlü Veri Akışı (Bidirectional): Tek bir entegre ile A yolundan B yoluna veya B yolundan A yoluna veri transferi yapabilir.
• Tersleyen (Inverting) Mantık: Veri bir yoldan diğerine geçerken lojik olarak terslenir (0 ise 1, 1 ise 0 olur).
• 3-Durumlu Çıkışlar: Çıkışlar yüksek empedans durumuna alınabilir. Bu, entegrenin veri yolundan elektriksel olarak ayrılmasını ve diğer cihazların yolu kullanmasını sağlar.
• Veri Yönü Kontrolü: DIR (Direction) pini, veri akışının yönünü (A'dan B'ye veya B'den A'ya) belirler.
• Yüksek Sürücü Kapasitesi: Veri yollarındaki çoklu yükleri ve kapasitif etkileri sürmek için tasarlanmıştır.

Başlıca Kullanım Alanları

• Asenkron Veri Yolu Haberleşmesi: Mikroişlemciler, bellekler ve çevre birimleri arasındaki iki yönlü veri yollarında kullanılır.
• Veri Yolu Tamponlama ve Sürücü: Zayıf sinyalleri güçlendirerek veri bütünlüğünü korur.
• Sistem İzolasyonu: Bir sistemin farklı bölümlerindeki veri yollarını birbirinden izole etmek için kullanılabilir.
• Lojik Seviye Uyarlaması: Bazı durumlarda, tersleyen yapısı sayesinde lojik seviye uyarlamalarında basit bir çözüm sunar.

Sık Sorulan Sorular (SSS)

'Bus Transceiver' (Veri Yolu Alıcı-Verici) tam olarak ne işe yarar?
→ Bir bus transceiver, temel olarak bir 'alıcı' (receiver) ve bir 'verici' (transmitter) devresini tek bir pakette birleştirir. Bu sayede, paylaşılan bir veri yolu (bus) üzerinde verinin her iki yönde de akmasına olanak tanır. Bir kontrol pini ile hangi yönde veri aktarılacağı seçilir.

74LS242 ile 74LS243 arasındaki fark nedir?
→ 74LS243 de bir quad bus transceiver'dır. Aralarındaki temel fark, 74LS243'ün terslemeyen (non-inverting) bir yapıya sahip olmasıdır. Yani veriyi bir yoldan diğerine değiştirilmeden aktarır. 74LS242 ise veriyi tersleyerek aktarır. Projenizde sinyalin terslenip terslenmemesi gerektiğine göre seçim yapılır.

İki yönlü veri yolları arasında güvenilir ve kontrollü iletişim kurmak için 74LS242 bus transceiver en doğru seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
