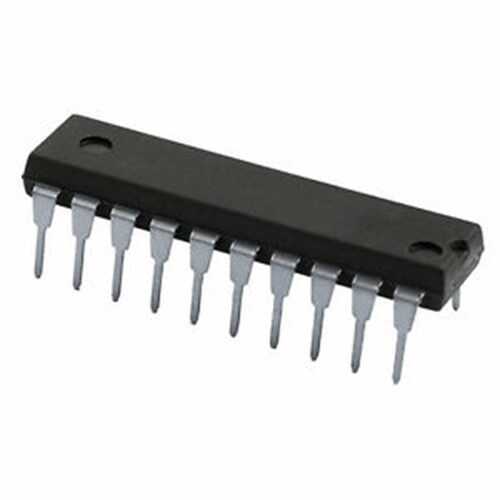

74LS244 DIP-20

74LS244, veri yolu (bus) yönetimi ve sinyal güçlendirme için tasarlanmış, yüksek performanslı bir sekizli (octal) buffer/line driver entegresidir. Üç durumlu (tri-state) çıkışları sayesinde, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır. 74LS (Low-Power Schottky) ailesine ait bu entegre, DIP-20 kılıfında gelir ve dijital sistemlerde yaygın olarak kullanılır.

74LS244 DIP-20'nin Özellikleri ve Avantajları

• Sekizli Yapı: Tek bir entegre içerisinde 8 adet buffer/driver kanalı barındırır, bu da devre kartında yer tasarrufu sağlar.
• Üç Durumlu Çıkışlar (Tri-State): Çıkışlar Yüksek (High), Düşük (Low) veya Yüksek Empedans (High-Z) durumunda olabilir. Yüksek Empedans durumu, çıkışın veri yolundan elektriksel olarak ayrılmasını sağlar.
• Yüksek Sürücü Kapasitesi: Çıkışları, veri yollarındaki kapasitif yükleri ve birden fazla girişi sürebilecek kadar güçlüdür.
• İki Ayrı Kontrol Grubu: 8 buffer, iki adet 4'lü grup halinde düzenlenmiştir ve her grup kendi Enable (G) pini ile kontrol edilir.
• TTL Uyumluluğu: Standart 5V TTL mantık seviyeleri ile tam uyumludur.
• Hızlı Geçiş Süreleri: Düşük yayılma gecikmesi sayesinde yüksek hızlı sistemlerde kullanılabilir.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde adres ve veri yolu sürücüsü (bus driver).
• Hafıza ve çevre birimi arayüzleri.
• Sinyal güçlendirme ve yeniden şekillendirme (signal buffering and reshaping).
• Veri yolu alıcı-vericileri (bus transceivers) oluşturmak için kullanılır (örneğin 74LS245 ile birlikte).
• Lojik seviye çevirici olarak kullanılabilir.

Sık Sorulan Sorular (SSS)

'Üç durumlu (tri-state) çıkış' ne anlama gelir ve ne işe yarar?
→ Standart bir dijital çıkış ya 'yüksek' (1) ya da 'düşük' (0) olabilir. Üç durumlu bir çıkış ise bu iki duruma ek olarak 'yüksek empedans' (High-Z) moduna geçebilir. Bu modda çıkış, devrenin geri kalanından izole edilmiş gibi davranır. Bu özellik, birden fazla çipin aynı veri hattını sırayla kullanmasına olanak tanır ve veri çakışmasını önler.

74LS244 ile 74LS245 arasındaki fark nedir?
→ 74LS244 tek yönlü bir buffer/driver'dır (A'dan Y'ye). 74LS245 ise çift yönlü bir alıcı-vericidir (transceiver), yani veri akış yönü bir kontrol pini ile A'dan B'ye veya B'den A'ya olarak değiştirilebilir.

Veri yolu yönetimi ve sinyal bütünlüğü gerektiren tasarımlarınız için 74LS244'ün kanıtlanmış performansına güvenin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En güncel ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
