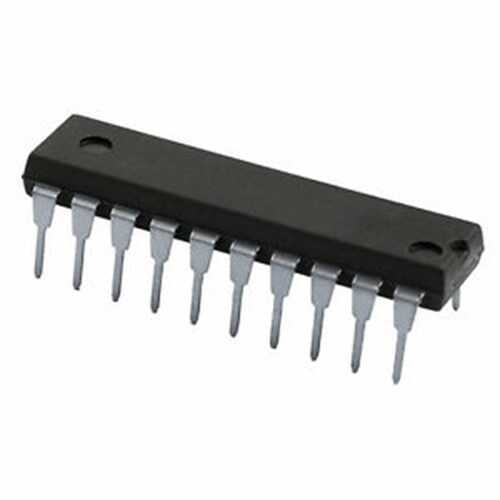

74LS299 DIP-20

74LS299, son derece esnek ve çok yönlü bir 8-bit Evrensel Kaydırmalı/Depolama Kaydedici (Universal Shift/Storage Register) entegresidir. Bu güçlü komponent, tek bir çip içerisinde seri giriş, seri çıkış, paralel giriş ve paralel çıkış yeteneklerini bir araya getirir. Ayrıca, veriyi sağa veya sola kaydırma, paralel olarak yükleme veya veriyi sabit tutma (depolama) gibi birçok farklı modda çalışabilir. 3-durumlu (3-state) çıkışları, veri yolu (bus) uygulamaları için mükemmel uyumluluk sağlar.

74LS299'un Özellikleri ve Avantajları

• Evrensel Çalışma Modları: Tek bir entegre ile Seri-Giriş/Paralel-Çıkış (SIPO), Paralel-Giriş/Seri-Çıkış (PISO), Paralel-Giriş/Paralel-Çıkış (PIPO) ve Seri-Giriş/Seri-Çıkış (SISO) olarak kullanılabilir.
• Çift Yönlü Kaydırma: Veri bitlerini hem sola (soldaki bite doğru) hem de sağa (sağdaki bite doğru) kaydırabilir.
• Paralel Yükleme: 8-bitlik veriyi tek bir saat darbesinde kaydediciye yükleyebilir.
• 3-Durumlu Çıkışlar: Çıkışlar yüksek empedans durumuna getirilerek kaydedicinin bir veri yolundan elektriksel olarak ayrılması sağlanabilir.
• Senkronize Reset: Ortak bir asenkron Master Reset (MR) pini ile tüm kaydedici anında sıfırlanabilir.
• LS TTL Uyumluluğu: Standart 5V dijital mantık devreleriyle sorunsuz çalışır.

Başlıca Kullanım Alanları

• Seri ve Paralel Veri Formatları Arasında Dönüşüm
• Veri Yolu Arayüzleri ve Tampon Bellekler
• Aritmetik Birimlerde Çarpma ve Bölme İşlemleri (kaydırma ile)
• Veri Depolama ve Geçici Bellek (Latch)
• Sıralı Veri İşleme ve Desen Üretimi
• Haberleşme Protokolleri (örn: SPI) için donanım arayüzü

Sık Sorulan Sorular (SSS)

'Evrensel Kaydırmalı Kaydedici' (Universal Shift Register) ne anlama gelir?
→ 'Evrensel' sıfatı, bu kaydedicinin tüm temel kaydırmalı kaydedici işlevlerini (seri giriş/çıkış, paralel giriş/çıkış, sola/sağa kaydırma, depolama) tek bir entegrede birleştirdiği anlamına gelir. Çalışma modu, S0 ve S1 kontrol pinlerine uygulanan mantık seviyeleri ile seçilir.

Bu entegre veriyi hem yükleyip hem de kaydırabilir mi?
→ Hayır, aynı saat darbesinde hem yükleme hem de kaydırma yapılamaz. Mod seçme pinleri (S0, S1) ile o anki saat darbesinde hangi işlemin (sola kaydırma, sağa kaydırma, paralel yükleme, bekletme) yapılacağını belirlersiniz.

74LS299 ile en karmaşık veri işleme ve format dönüştürme görevlerini tek bir çiple çözün!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
